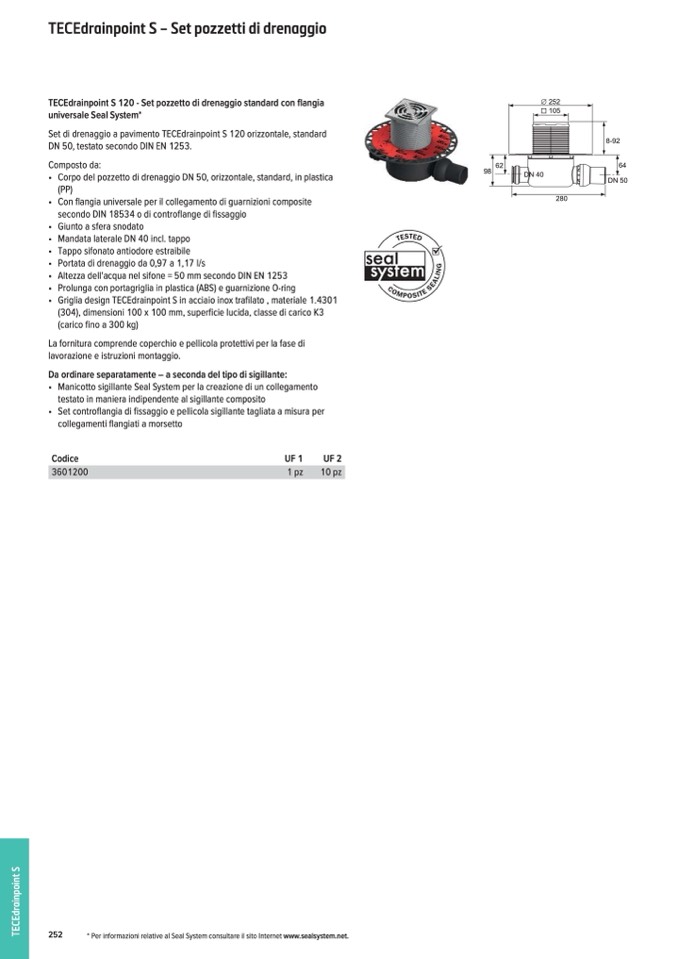

TECEdrainpoint S – Set pozzetti di drenaggio

TECEdrainpoint S 120 - Set pozzetto di drenaggio standard con flangia

universale Seal System*

Set di drenaggio a pavimento TECEdrainpoint S 120 orizzontale, standard

DN 50, testato secondo DIN EN 1253.

Composto da:

• Corpo del pozzetto di drenaggio DN 50, orizzontale, standard, in plastica

(PP)

• Con flangia universale per il collegamento di guarnizioni composite

secondo DIN 18534 o di controflange di

fissaggio

• Giunto a sfera snodato

• Mandata laterale DN 40 incl. tappo

• Tappo sifonato antiodore estraibile

• Portata di drenaggio da 0,97 a 1,17 l/s

• Altezza dell'acqua nel sifone = 50 mm secondo DIN EN 1253

• Prolunga con portagriglia in plastica (ABS) e guarnizione O-ring

• Griglia design TECEdrainpoint S in acciaio inox trafilato , materiale 1.4301

(304), dimensioni 100 x 100 mm, superficie lucida, classe di carico K3

(carico fino a 300 kg)

La fornitura comprende coperchio e pellicola protettivi per la fase di

lavorazione e istruzioni montaggio.

Da ordinare separatamente – a seconda del tipo di sigillante:

• Manicotto sigillante Seal System per la creazione di un collegamento

testato in maniera indipendente al sigillante composito

• Set controflangia di fissaggio e pellicola sigillante tagliata a misura per

collegamenti flangiati a morsetto

Codice

UF 1

UF 2

3601200

1 pz

10 pz

62

∅ 252

105

280

8-92

64

DN 50

98

252

* Per informazioni relative al Seal System consultare il sito Internet www.sealsystem.net.
