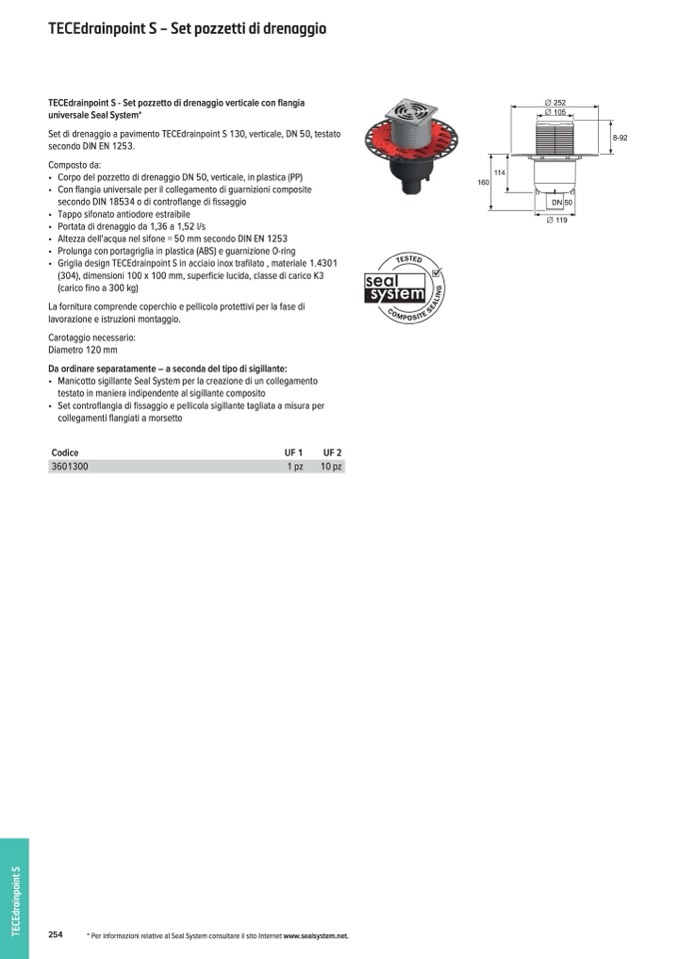

TECEdrainpoint S – Set pozzetti di drenaggio

TECEdrainpoint S - Set pozzetto di drenaggio verticale con flangia

universale Seal System*

Set di drenaggio a pavimento TECEdrainpoint S 130, verticale, DN 50, testato

secondo DIN EN 1253.

Composto da:

• Corpo del pozzetto di drenaggio DN 50, verticale, in plastica (PP)

• Con flangia universale per il collegamento di guarnizioni composite

secondo DIN 18534 o di controflange di

fissaggio

• Tappo sifonato antiodore estraibile

• Portata di drenaggio da 1,36 a 1,52 l/s

• Altezza dell'acqua nel sifone = 50 mm secondo DIN EN 1253

• Prolunga con portagriglia in plastica (ABS) e guarnizione O-ring

• Griglia design TECEdrainpoint S in acciaio inox trafilato , materiale 1.4301

(304), dimensioni 100 x 100 mm, superficie lucida, classe di carico K3

(carico fino a 300 kg)

La fornitura comprende coperchio e pellicola protettivi per la fase di

lavorazione e istruzioni montaggio.

Carotaggio necessario:

Diametro 120 mm

Da ordinare separatamente – a seconda del tipo di sigillante:

• Manicotto sigillante Seal System per la creazione di un collegamento

testato in maniera indipendente al sigillante composito

• Set controflangia di fissaggio e pellicola sigillante tagliata a misura per

collegamenti flangiati a morsetto

Codice

UF 1

UF 2

3601300

1 pz

10 pz

∅ 252

∅ 105

∅ 119

8-92

114

160

DN 50

254

* Per informazioni relative al Seal System consultare il sito Internet www.sealsystem.net.
