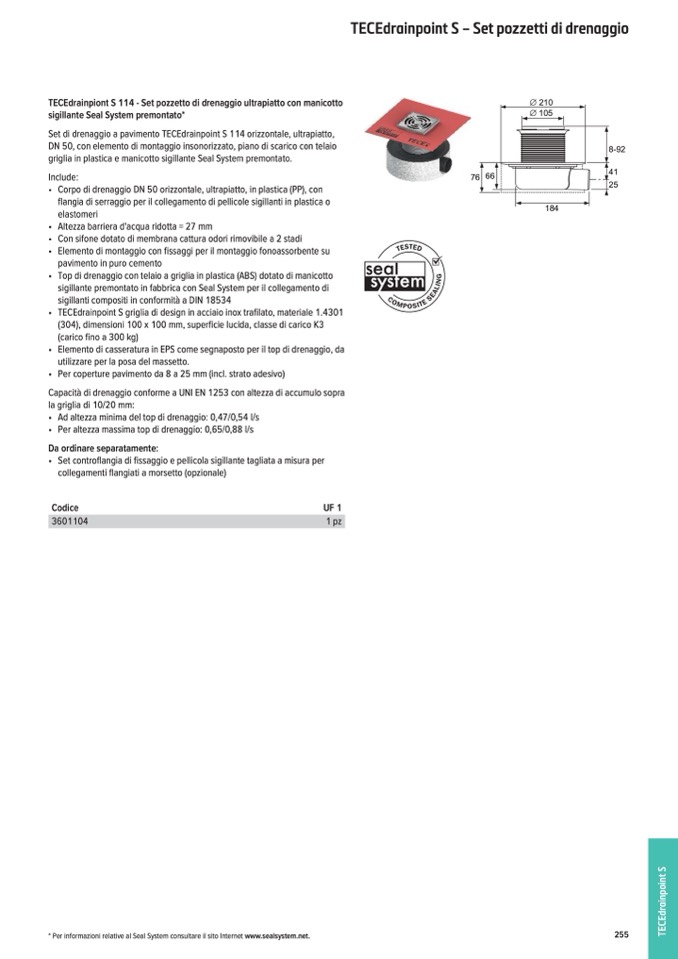

TECEdrainpiont S 114 - Set pozzetto di drenaggio ultrapiatto con manicotto

sigillante Seal System premontato*

Set di drenaggio a pavimento TECEdrainpoint S 114 orizzontale, ultrapiatto,

DN 50, con elemento di montaggio insonorizzato, piano di scarico con telaio

griglia in plastica e manicotto sigillante Seal System premontato.

Include:

• Corpo di drenaggio DN 50 orizzontale, ultrapiatto, in plastica (PP), con

flangia di serraggio per il collegamento di pellicole sigillanti in plastica o

elastomeri

• Altezza barriera d'acqua ridotta = 27 mm

• Con sifone dotato di membrana cattura odori rimovibile a 2 stadi

• Elemento di montaggio con fissaggi per il montaggio fonoassorbente su

pavimento in puro cemento

• Top di drenaggio con telaio a griglia in plastica (ABS) dotato di manicotto

sigillante premontato in fabbrica con Seal System per il collegamento di

sigillanti compositi in conformità a DIN 18534

• TECEdrainpoint S griglia di design in acciaio inox trafilato, materiale 1.4301

(304), dimensioni 100 x 100 mm, superficie lucida, classe di carico K3

(carico fino a 300 kg)

• Elemento di casseratura in EPS come segnaposto per il top di drenaggio, da

utilizzare per la posa del massetto.

• Per coperture pavimento da 8 a 25 mm (incl. strato adesivo)

Capacità di drenaggio conforme a UNI EN 1253 con altezza di accumulo sopra

la griglia di 10/20 mm:

• Ad altezza minima del top di drenaggio: 0,47/0,54 l/s

• Per altezza massima top di drenaggio: 0,65/0,88 l/s

Da ordinare separatamente:

• Set controflangia di fissaggio e pellicola sigillante tagliata a misura per

collegamenti flangiati a morsetto (opzionale)

76 66

∅ 210

184

8-92

41

25

TECEdrainpoint S – Set pozzetti di drenaggio

∅ 105

DN 50

Codice

3601104

UF 1

1 pz

* Per informazioni relative al Seal System consultare il sito Internet www.sealsystem.net.
