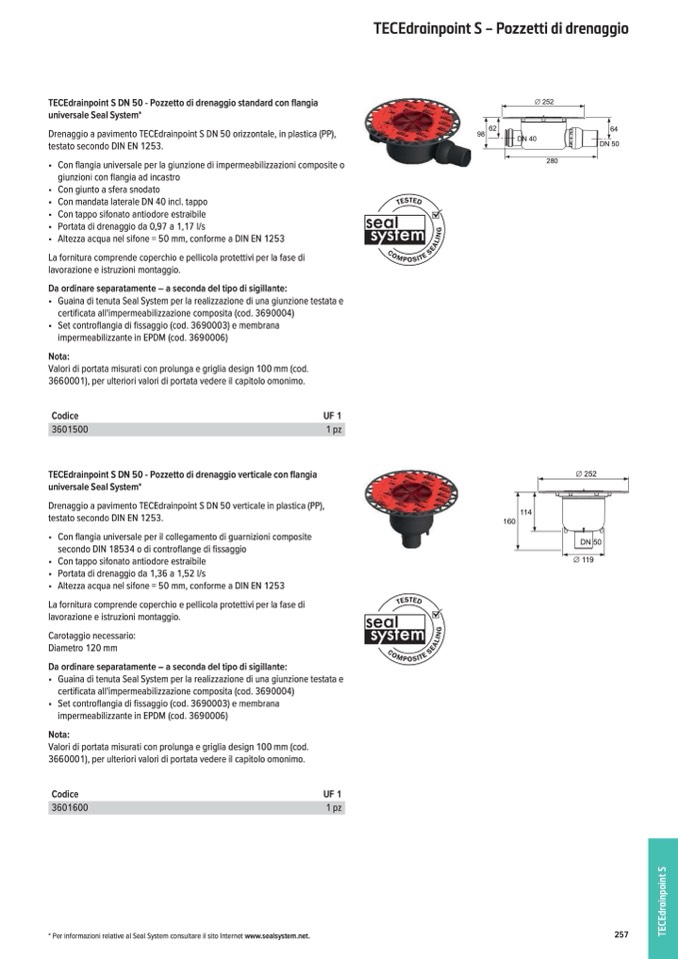

TECEdrainpoint S – Pozzetti di drenaggio
TECEdrainpoint S DN 50 - Pozzetto di drenaggio standard con flangia
universale Seal System*
Drenaggio a pavimento TECEdrainpoint S DN 50 orizzontale, in plastica (PP),
testato secondo DIN EN 1253.
• Con flangia universale per la giunzione di impermeabilizzazioni composite o
giunzioni con flangia ad incastro
• Con giunto a sfera snodato
• Con mandata laterale DN 40 incl. tappo
• Con tappo sifonato antiodore estraibile
• Portata di drenaggio da 0,97 a 1,17 l/s
• Altezza acqua nel sifone = 50 mm, conforme a DIN EN 1253
La fornitura comprende coperchio e pellicola protettivi per la fase di
lavorazione e istruzioni montaggio.
Da ordinare separatamente – a seconda del tipo di sigillante:
• Guaina di tenuta Seal System per la realizzazione di una giunzione testata e
certificata all'impermeabilizzazione composita (cod. 3690004)
62
∅ 252
280
64
DN 50
98
DN 40
• Set controflangia di fissaggio (cod. 3690003) e membrana
impermeabilizzante in EPDM (cod. 3690006)
Nota:
Valori di portata misurati con prolunga e griglia design 100 mm (cod.
3660001), per ulteriori valori di portata vedere il capitolo omonimo.
Codice
3601500
TECEdrainpoint S DN 50 - Pozzetto di drenaggio verticale con flangia
universale Seal System*
UF 1
1 pz
∅ 252
Drenaggio a pavimento TECEdrainpoint S DN 50 verticale in plastica (PP),
testato secondo DIN EN 1253.
• Con flangia universale per il collegamento di guarnizioni composite
secondo DIN 18534 o di controflange di fissaggio
• Con tappo sifonato antiodore estraibile
• Portata di drenaggio da 1,36 a 1,52 l/s
• Altezza acqua nel sifone = 50 mm, conforme a DIN EN 1253
La fornitura comprende coperchio e pellicola protettivi per la fase di
lavorazione e istruzioni montaggio.
Carotaggio necessario:
Diametro 120 mm
Da ordinare separatamente – a seconda del tipo di sigillante:
114
160
DN 50
∅ 119
• Guaina di tenuta Seal System per la realizzazione di una giunzione testata e
certificata all'impermeabilizzazione composita (cod. 3690004)
• Set controflangia di fissaggio (cod. 3690003) e membrana
impermeabilizzante in EPDM (cod. 3690006)
Nota:
Valori di portata misurati con prolunga e griglia design 100 mm (cod.
3660001), per ulteriori valori di portata vedere il capitolo omonimo.
Codice
3601600
UF 1
1 pz
* Per informazioni relative al Seal System consultare il sito Internet www.sealsystem.net.
