Tece - Lista Assortimento 2023

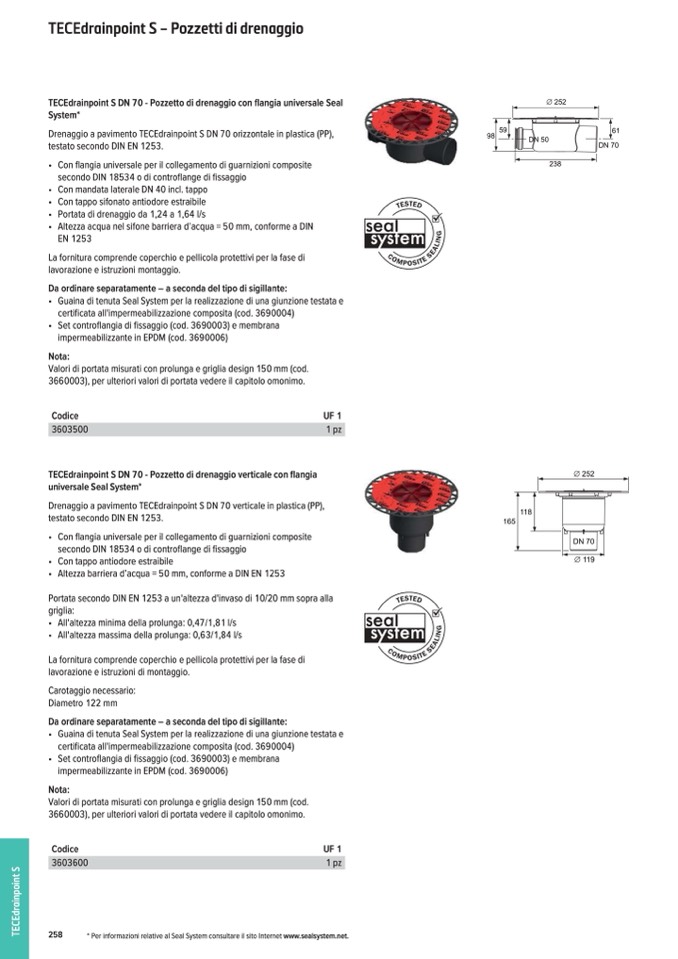

TECEdrainpoint S – Pozzetti di drenaggio

TECEdrainpoint S DN 70 - Pozzetto di drenaggio con flangia universale Seal

System*

Drenaggio a pavimento TECEdrainpoint S DN 70 orizzontale in plastica (PP),

testato secondo DIN EN 1253.

∅ 252

DN 50

238

DN 70

• Con flangia universale per il collegamento di guarnizioni composite

secondo DIN 18534 o di controflange di

fissaggio

• Con mandata laterale DN 40 incl. tappo

• Con tappo sifonato antiodore estraibile

• Portata di drenaggio da 1,24 a 1,64 l/s

• Altezza acqua nel sifone barriera d’acqua = 50 mm, conforme a DIN

EN 1253

La fornitura comprende coperchio e pellicola protettivi per la fase di

lavorazione e istruzioni montaggio.

Da ordinare separatamente – a seconda del tipo di sigillante:

• Guaina di tenuta Seal System per la realizzazione di una giunzione testata e

certificata all'impermeabilizzazione composita (cod. 3690004)

• Set controflangia di fissaggio (cod. 3690003) e membrana

impermeabilizzante in EPDM (cod. 3690006)

Nota:

Valori di portata misurati con prolunga e griglia design 150 mm (cod.

3660003), per ulteriori valori di portata vedere il capitolo omonimo.

Codice

3603500

TECEdrainpoint S DN 70 - Pozzetto di drenaggio verticale con flangia

universale Seal System*

UF 1

1 pz

Drenaggio a pavimento TECEdrainpoint S DN 70 verticale in plastica (PP),

testato secondo DIN EN 1253.

• Con flangia universale per il collegamento di guarnizioni composite

secondo DIN 18534 o di controflange di

fissaggio

• Con tappo antiodore estraibile

• Altezza barriera d’acqua = 50 mm, conforme a DIN EN 1253

165

∅ 252

∅ 119

Portata secondo DIN EN 1253 a un'altezza d'invaso di 10/20 mm sopra alla

griglia:

• All'altezza minima della prolunga: 0,47/1,81 l/s

• All'altezza massima della prolunga: 0,63/1,84 l/s
