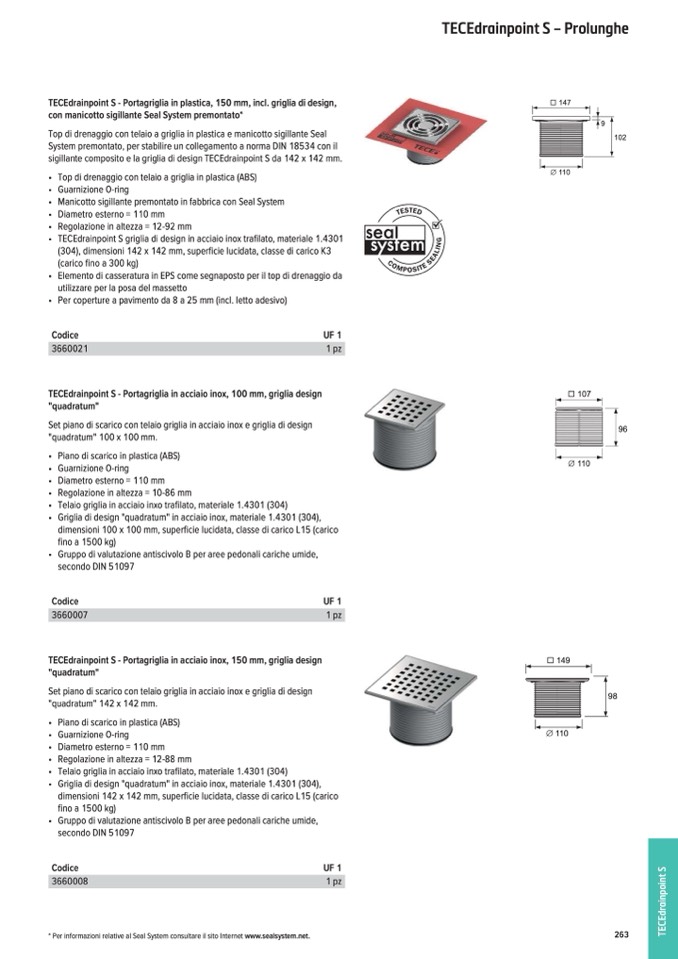

TECEdrainpoint S - Portagriglia in plastica, 150 mm, incl. griglia di design,

con manicotto sigillante Seal System premontato*

Top di drenaggio con telaio a griglia in plastica e manicotto sigillante Seal

System premontato, per stabilire un collegamento a norma DIN 18534 con il

sigillante composito e la griglia di design TECEdrainpoint S da 142 x 142 mm.

• Top di drenaggio con telaio a griglia in plastica (ABS)

• Guarnizione O-ring

• Manicotto sigillante premontato in fabbrica con Seal System

• Diametro esterno = 110 mm

• Regolazione in altezza = 12-92 mm

• TECEdrainpoint S griglia di design in acciaio inox trafilato, materiale 1.4301

(304), dimensioni 142 x 142 mm, superficie lucidata, classe di carico K3

(carico fino a 300 kg)

• Elemento di casseratura in EPS come segnaposto per il top di drenaggio da

147

∅ 110

9

102

TECEdrainpoint S – Prolunghe

utilizzare per la posa del massetto

• Per coperture a pavimento da 8 a 25 mm (incl. letto adesivo)

Codice

3660021

TECEdrainpoint S - Portagriglia in acciaio inox, 100 mm, griglia design

"quadratum"

Set piano di scarico con telaio griglia in acciaio inox e griglia di design

"quadratum" 100 x 100 mm.

• Piano di scarico in plastica (ABS)

• Guarnizione O-ring

• Diametro esterno = 110 mm

• Regolazione in altezza = 10-86 mm

• Telaio griglia in acciaio inxo trafilato, materiale 1.4301 (304)

• Griglia di design "quadratum" in acciaio inox, materiale 1.4301 (304),

UF 1

1 pz

dimensioni 100 x 100 mm, superficie lucidata, classe di carico L15 (carico

fino a 1500 kg)

• Gruppo di valutazione antiscivolo B per aree pedonali cariche umide,

secondo DIN 51097

Codice

3660007

TECEdrainpoint S - Portagriglia in acciaio inox, 150 mm, griglia design

"quadratum"

Set piano di scarico con telaio griglia in acciaio inox e griglia di design

"quadratum" 142 x 142 mm.

• Piano di scarico in plastica (ABS)

• Guarnizione O-ring

• Diametro esterno = 110 mm

• Regolazione in altezza = 12-88 mm

• Telaio griglia in acciaio inxo trafilato, materiale 1.4301 (304)

• Griglia di design "quadratum" in acciaio inox, materiale 1.4301 (304),

UF 1

1 pz

107

∅ 110

96

149

∅ 110

98

dimensioni 142 x 142 mm, superficie lucidata, classe di carico L15 (carico

fino a 1500 kg)

• Gruppo di valutazione antiscivolo B per aree pedonali cariche umide,

secondo DIN 51097

Codice

3660008

UF 1

* Per informazioni relative al Seal System consultare il sito Internet www.sealsystem.net.
