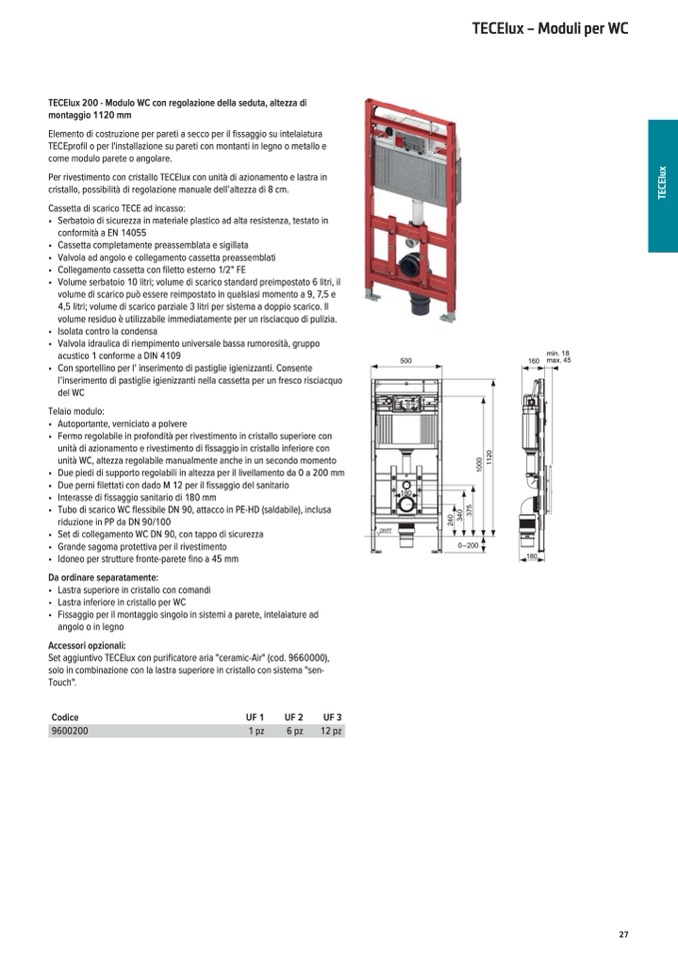

TECElux 200 - Modulo WC con regolazione della seduta, altezza di

montaggio 1120 mm

Elemento di costruzione per pareti a secco per il fissaggio su intelaiatura

TECEprofil o per l'installazione su pareti con montanti in legno o metallo e

come modulo parete o angolare.

Per rivestimento con cristallo TECElux con unità di azionamento e lastra in

cristallo, possibilità di regolazione manuale dell’altezza di 8 cm.

Cassetta di scarico TECE ad incasso:

• Serbatoio di sicurezza in materiale plastico ad alta resistenza, testato in

conformità a EN 14055

• Cassetta completamente preassemblata e sigillata

• Valvola ad angolo e collegamento cassetta preassemblati

• Collegamento cassetta con filetto esterno 1/2" FE

• Volume serbatoio 10 litri; volume di scarico standard preimpostato 6 litri, il

volume di scarico può essere reimpostato in qualsiasi momento a 9, 7,5 e

4,5 litri; volume di scarico parziale 3 litri per sistema a doppio scarico. Il

volume residuo è utilizzabile immediatamente per un risciacquo di pulizia.

• Isolata contro la condensa

• Valvola idraulica di riempimento universale bassa rumorosità, gruppo

acustico 1 conforme a DIN 4109

• Con sportellino per l' inserimento di pastiglie igienizzanti. Consente

l’inserimento di pastiglie igienizzanti nella cassetta per un fresco risciacquo

del WC

Telaio modulo:

• Autoportante, verniciato a polvere

• Fermo regolabile in profondità per rivestimento in cristallo superiore con

unità di azionamento e rivestimento di fissaggio in cristallo inferiore con

unità WC, altezza regolabile manualmente anche in un secondo momento

• Due piedi di supporto regolabili in altezza per il livellamento da 0 a 200 mm

• Due perni filettati con dado M 12 per il fissaggio del sanitario

• Interasse di fissaggio sanitario di 180 mm

• Tubo di scarico WC flessibile DN 90, attacco in PE-HD (saldabile), inclusa

riduzione in PP da DN 90/100

• Set di collegamento WC DN 90, con tappo di sicurezza

• Grande sagoma protettiva per il rivestimento

• Idoneo per strutture fronte-parete fino a 45 mm

Da ordinare separatamente:

• Lastra superiore in cristallo con comandi

• Lastra inferiore in cristallo per WC

• Fissaggio per il montaggio singolo in sistemi a parete, intelaiature ad

angolo o in legno

Accessori opzionali:

Set aggiuntivo TECElux con purificatore aria "ceramic-Air" (cod. 9660000),

solo in combinazione con la lastra superiore in cristallo con sistema "sen-

Touch".

Codice

UF 1

UF 2

UF 3

9600200

1 pz

6 pz

12 pz

500

180

min. 18

160

max. 45

OKFF

0–200

TECElux – Moduli per WC

2

4

0

3

4

0

3

7

5

1

0

0

0

1

1

2

0

T

E

C

E

l

u

x

180

27
