77520006

8,625 m2

60,375 m2

pellicola in acciaio zincato, 0,4 mm

77520021

77520007

50 pz 500 pz

1 pz

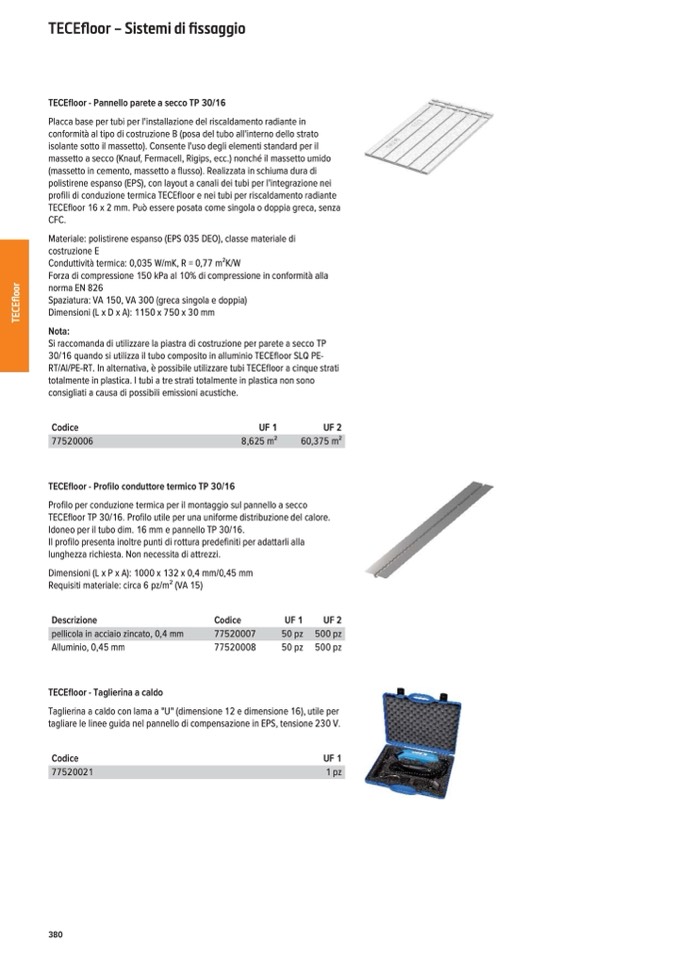

TECEfloor – Sistemi di fissaggio

TECEfloor - Pannello parete a secco TP 30/16

Placca base per tubi per l'installazione del riscaldamento radiante in

conformità al tipo di costruzione B (posa del tubo all'interno dello strato

isolante sotto il massetto). Consente l'uso degli elementi standard per il

massetto a secco (Knauf, Fermacell, Rigips, ecc.) nonché il massetto umido

(massetto in cemento, massetto a flusso). Realizzata in schiuma dura di

polistirene espanso (EPS), con layout a canali dei tubi per l'integrazione nei

profili di conduzione termica TECEfloor e nei tubi per riscaldamento radiante

TECEfloor 16 x 2 mm. Può essere posata come singola o doppia greca, senza

CFC.

Materiale: polistirene espanso (EPS 035 DEO), classe materiale di

costruzione E

Conduttività termica: 0,035 W/mK, R = 0,77 m2K/W

Forza di compressione 150 kPa al 10% di compressione in conformità alla

norma EN 826

Spaziatura: VA 150, VA 300 (greca singola e doppia)

Dimensioni (L x D x A): 1150 x 750 x 30 mm

Nota:

Si raccomanda di utilizzare la piastra di costruzione per parete a secco TP

30/16 quando si utilizza il tubo composito in alluminio TECEfloor SLQ PE-

RT/Al/PE-RT. In alternativa, è possibile utilizzare tubi TECEfloor a cinque strati

totalmente in plastica. I tubi a tre strati totalmente in plastica non sono

consigliati a causa di possibili emissioni acustiche.

Codice

UF 1

UF 2

TECEfloor - Profilo conduttore termico TP 30/16

Profilo per conduzione termica per il montaggio sul pannello a secco

TECEfloor TP 30/16. Profilo utile per una uniforme distribuzione del calore.

Idoneo per il tubo dim. 16 mm e pannello TP 30/16.

Il profilo presenta inoltre punti di rottura prede

finiti per adattarli alla

lunghezza richiesta. Non necessita di attrezzi.

Dimensioni (L x P x A): 1000 x 132 x 0,4 mm/0,45 mm

Requisiti materiale: circa 6 pz/m2 (VA 15)

Descrizione

Codice

Alluminio, 0,45 mm

77520008

TECEfloor - Taglierina a caldo

UF 1

50 pz

UF 2

500 pz

Taglierina a caldo con lama a "U" (dimensione 12 e dimensione 16), utile per

tagliare le linee guida nel pannello di compensazione in EPS, tensione 230 V.

Codice

UF 1

380
