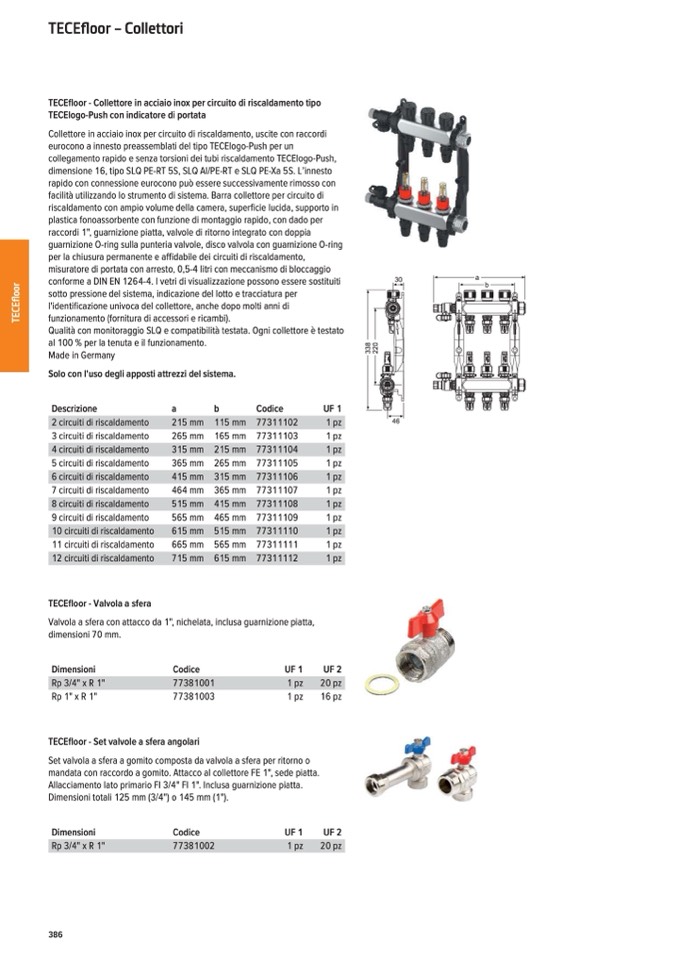

TECEfloor – Collettori

TECEfloor - Collettore in acciaio inox per circuito di riscaldamento tipo

TECElogo-Push con indicatore di portata

Collettore in acciaio inox per circuito di riscaldamento, uscite con raccordi

eurocono a innesto preassemblati del tipo TECElogo-Push per un

collegamento rapido e senza torsioni dei tubi riscaldamento TECElogo-Push,

dimensione 16, tipo SLQ PE-RT 5S, SLQ AI/PE-RT e SLQ PE-Xa 5S. L’innesto

rapido con connessione eurocono può essere successivamente rimosso con

facilità utilizzando lo strumento di sistema. Barra collettore per circuito di

riscaldamento con ampio volume della camera, superficie lucida, supporto in

plastica fonoassorbente con funzione di montaggio rapido, con dado per

raccordi 1", guarnizione piatta, valvole di ritorno integrato con doppia

guarnizione O-ring sulla punteria valvole, disco valvola con guarnizione O-ring

per la chiusura permanente e affidabile dei circuiti di riscaldamento,

misuratore di portata con arresto, 0,5-4 litri con meccanismo di bloccaggio

conforme a DIN EN 1264-4. I vetri di visualizzazione possono essere sostituiti

sotto pressione del sistema, indicazione del lotto e tracciatura per

l'identificazione univoca del collettore, anche dopo molti anni di

funzionamento (fornitura di accessori e ricambi).

Qualità con monitoraggio SLQ e compatibilità testata. Ogni collettore è testato

al 100 % per la tenuta e il funzionamento.

Made in Germany

30

46

a

b

3

3

8

2

2

0

T

E

C

E

f

l

o

o

r

Solo con l'uso degli apposti attrezzi del sistema.

Descrizione

2 circuiti di riscaldamento

3 circuiti di riscaldamento

4 circuiti di riscaldamento

5 circuiti di riscaldamento

6 circuiti di riscaldamento

7 circuiti di riscaldamento

8 circuiti di riscaldamento

9 circuiti di riscaldamento

10 circuiti di riscaldamento

11 circuiti di riscaldamento

12 circuiti di riscaldamento

TECEfloor - Valvola a sfera

a

215 mm

265 mm

315 mm

365 mm

415 mm

464 mm

515 mm

565 mm

615 mm

665 mm

715 mm

b

115 mm

165 mm

215 mm

265 mm

315 mm

365 mm

415 mm

465 mm

515 mm

565 mm

615 mm

Codice

77311102

77311103

77311104

77311105

77311106

77311107

77311108

77311109

77311110

77311111

77311112

UF 1

1 pz

1 pz

1 pz

1 pz

1 pz

1 pz

1 pz

1 pz

1 pz

1 pz

1 pz

UF 2

20 pz

16 pz

UF 2

20 pz

Valvola a sfera con attacco da 1", nichelata, inclusa guarnizione piatta,

dimensioni 70 mm.

Dimensioni

Rp 3/4" x R 1"

Rp 1" x R 1"

Codice

77381001

77381003

UF 1

1 pz

1 pz

TECEfloor - Set valvole a sfera angolari

Set valvola a sfera a gomito composta da valvola a sfera per ritorno o

mandata con raccordo a gomito. Attacco al collettore FE 1", sede piatta.

Allacciamento lato primario FI 3/4" FI 1". Inclusa guarnizione piatta.

Dimensioni totali 125 mm (3/4") o 145 mm (1").

Dimensioni

Codice

UF 1

Rp 3/4" x R 1"

77381002

1 pz
