77390110
1 pz
1 circuito di riscaldamento
180 mm
77390113
1 pz
25 x 2,5
77390120
77381006
77390114
1 pz
10 pz
1 pz
1 pz

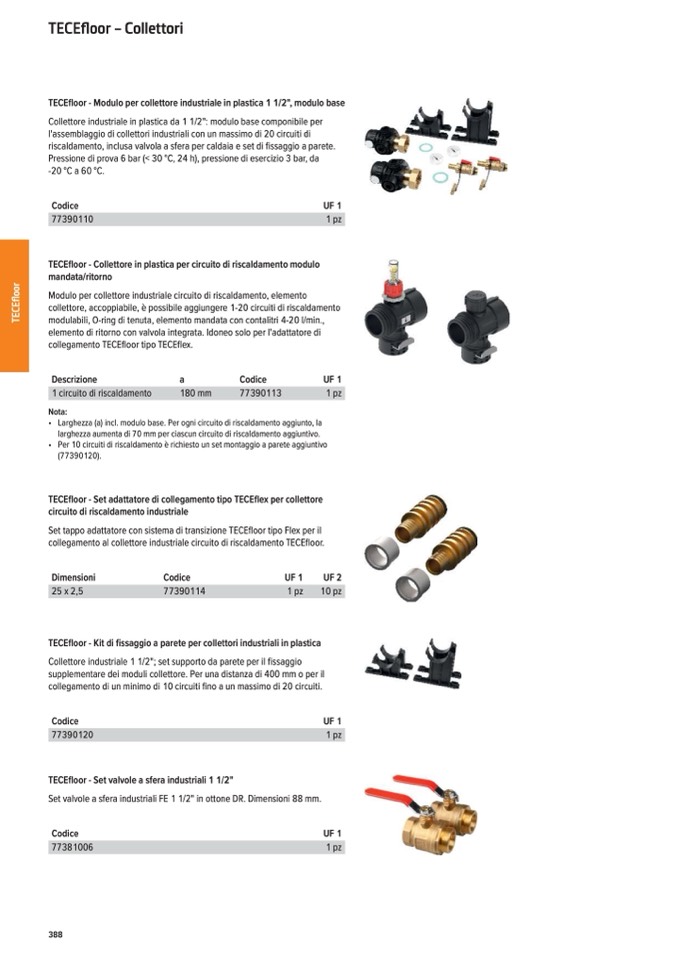

TECEfloor – Collettori
TECEfloor - Modulo per collettore industriale in plastica 1 1/2", modulo base
Collettore industriale in plastica da 1 1/2": modulo base componibile per
l'assemblaggio di collettori industriali con un massimo di 20 circuiti di
riscaldamento, inclusa valvola a sfera per caldaia e set di
fissaggio a parete.
Pressione di prova 6 bar (< 30 °C, 24 h), pressione di esercizio 3 bar, da
-20 °C a 60 °C.
Codice
TECEfloor - Collettore in plastica per circuito di riscaldamento modulo
mandata/ritorno
UF 1
Modulo per collettore industriale circuito di riscaldamento, elemento
collettore, accoppiabile, è possibile aggiungere 1-20 circuiti di riscaldamento
modulabili, O-ring di tenuta, elemento mandata con contalitri 4-20 l/min.,
elemento di ritorno con valvola integrata. Idoneo solo per l'adattatore di
collegamento TECEfloor tipo TECEflex.
Descrizione
a
Codice
Nota:
• Larghezza (a) incl. modulo base. Per ogni circuito di riscaldamento aggiunto, la
larghezza aumenta di 70 mm per ciascun circuito di riscaldamento aggiuntivo.
UF 1
• Per 10 circuiti di riscaldamento è richiesto un set montaggio a parete aggiuntivo
(77390120).
TECEfloor - Set adattatore di collegamento tipo TECEflex per collettore
circuito di riscaldamento industriale
Set tappo adattatore con sistema di transizione TECEfloor tipo Flex per il
collegamento al collettore industriale circuito di riscaldamento TECEfloor.
Dimensioni
Codice
UF 1
UF 2
TECEfloor - Kit di fissaggio a parete per collettori industriali in plastica
Collettore industriale 1 1/2"; set supporto da parete per il fissaggio
supplementare dei moduli collettore. Per una distanza di 400 mm o per il
collegamento di un minimo di 10 circuiti fino a un massimo di 20 circuiti.
Codice
TECEfloor - Set valvole a sfera industriali 1 1/2"
Set valvole a sfera industriali FE 1 1/2" in ottone DR. Dimensioni 88 mm.
Codice
UF 1
UF 1
388
