230 V, 6 zone

77420064

NEW

1 pz

6 pz

230 V

77420066

NEW

1 pz

6 pz

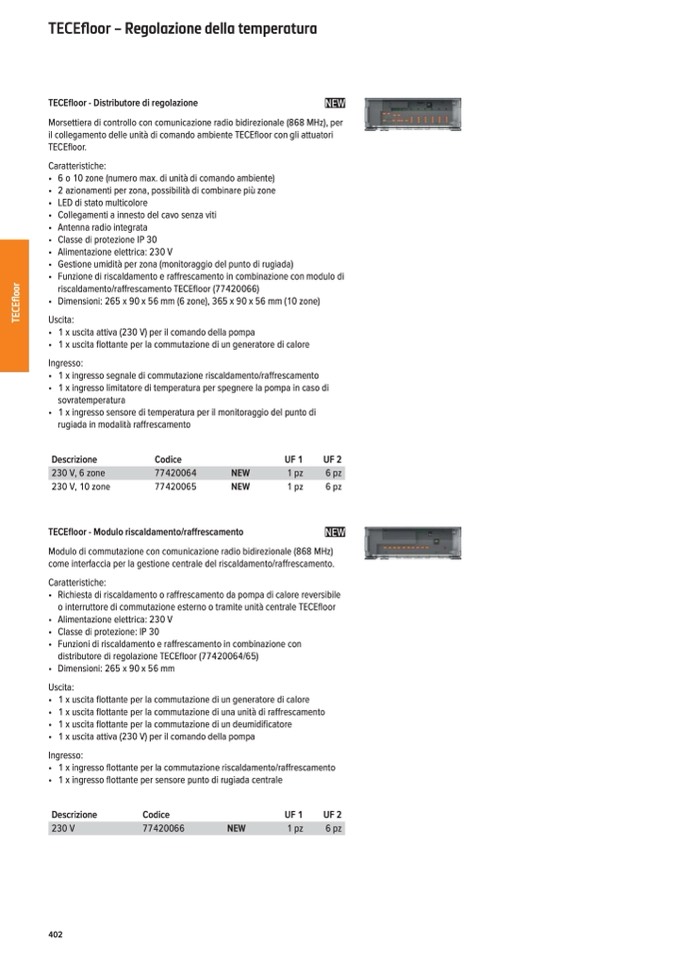

TECEfloor – Regolazione della temperatura

TECEfloor - Distributore di regolazione

NEW

Morsettiera di controllo con comunicazione radio bidirezionale (868 MHz), per

il collegamento delle unità di comando ambiente TECEfloor con gli attuatori

TECEfloor.

Caratteristiche:

• 6 o 10 zone (numero max. di unità di comando ambiente)

• 2 azionamenti per zona, possibilità di combinare più zone

• LED di stato multicolore

• Collegamenti a innesto del cavo senza viti

• Antenna radio integrata

• Classe di protezione IP 30

• Alimentazione elettrica: 230 V

• Gestione umidità per zona (monitoraggio del punto di rugiada)

• Funzione di riscaldamento e raffrescamento in combinazione con modulo di

riscaldamento/raffrescamento TECEfloor (77420066)

• Dimensioni: 265 x 90 x 56 mm (6 zone), 365 x 90 x 56 mm (10 zone)

Uscita:

• 1 x uscita attiva (230 V) per il comando della pompa

• 1 x uscita flottante per la commutazione di un generatore di calore

Ingresso:

• 1 x ingresso segnale di commutazione riscaldamento/raffrescamento

• 1 x ingresso limitatore di temperatura per spegnere la pompa in caso di

sovratemperatura

• 1 x ingresso sensore di temperatura per il monitoraggio del punto di

rugiada in modalità raffrescamento

Descrizione

Codice

230 V, 10 zone

77420065

NEW

TECEfloor - Modulo riscaldamento/raffrescamento

UF 1

1 pz

UF 2

6 pz

NEW

Modulo di commutazione con comunicazione radio bidirezionale (868 MHz)

come interfaccia per la gestione centrale del riscaldamento/raffrescamento.

Caratteristiche:

• Richiesta di riscaldamento o raffrescamento da pompa di calore reversibile

o interruttore di commutazione esterno o tramite unità centrale TECEfloor

• Alimentazione elettrica: 230 V

• Classe di protezione: IP 30

• Funzioni di riscaldamento e raffrescamento in combinazione con

distributore di regolazione TECEfloor (77420064/65)

• Dimensioni: 265 x 90 x 56 mm

Uscita:

• 1 x uscita flottante per la commutazione di un generatore di calore

• 1 x uscita flottante per la commutazione di una unità di raffrescamento

• 1 x uscita flottante per la commutazione di un deumidificatore

• 1 x uscita attiva (230 V) per il comando della pompa

Ingresso:

• 1 x ingresso flottante per la commutazione riscaldamento/raffrescamento

• 1 x ingresso flottante per sensore punto di rugiada centrale

Descrizione

Codice

UF 1

UF 2
