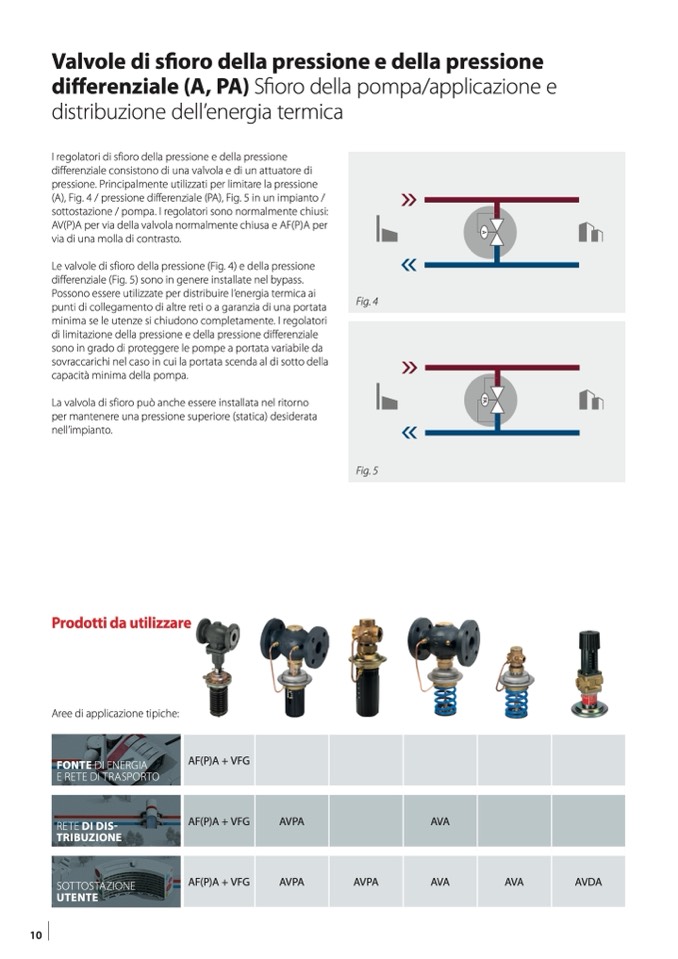

Valvole di sfioro della pressione e della pressione

differenziale (A, PA) Sfioro della pompa/applicazione e

distribuzione dell’energia termica

I regolatori di sfioro della pressione e della pressione

differenziale consistono di una valvola e di un attuatore di

pressione. Principalmente utilizzati per limitare la pressione

(A), Fig. 4 / pressione differenziale (PA), Fig. 5 in un impianto /

sottostazione / pompa. I regolatori sono normalmente chiusi:

AV(P)A per via della valvola normalmente chiusa e AF(P)A per

via di una molla di contrasto.

Le valvole di sfioro della pressione (Fig. 4) e della pressione

differenziale (Fig. 5) sono in genere installate nel bypass.

Possono essere utilizzate per distribuire l’energia termica ai

punti di collegamento di altre reti o a garanzia di una portata

minima se le utenze si chiudono completamente. I regolatori

di limitazione della pressione e della pressione differenziale

sono in grado di proteggere le pompe a portata variabile da

sovraccarichi nel caso in cui la portata scenda al di sotto della

capacità minima della pompa.

La valvola di sfioro può anche essere installata nel ritorno

per mantenere una pressione superiore (statica) desiderata

nell’impianto.

Fig. 4

Fig. 5

Prodotti da utilizzare

Aree di applicazione tipiche:

FONTE DI ENERGIA

E RETE DI TRASPORTO

AF(P)A + VFG

RETE DI DIS-

TRIBUZIONE

AF(P)A + VFG

AVPA

AVA

SOTTOSTAZIONE

UTENTE

AF(P)A + VFG

AVPA

AVPA

AVA

AVA

AVDA
