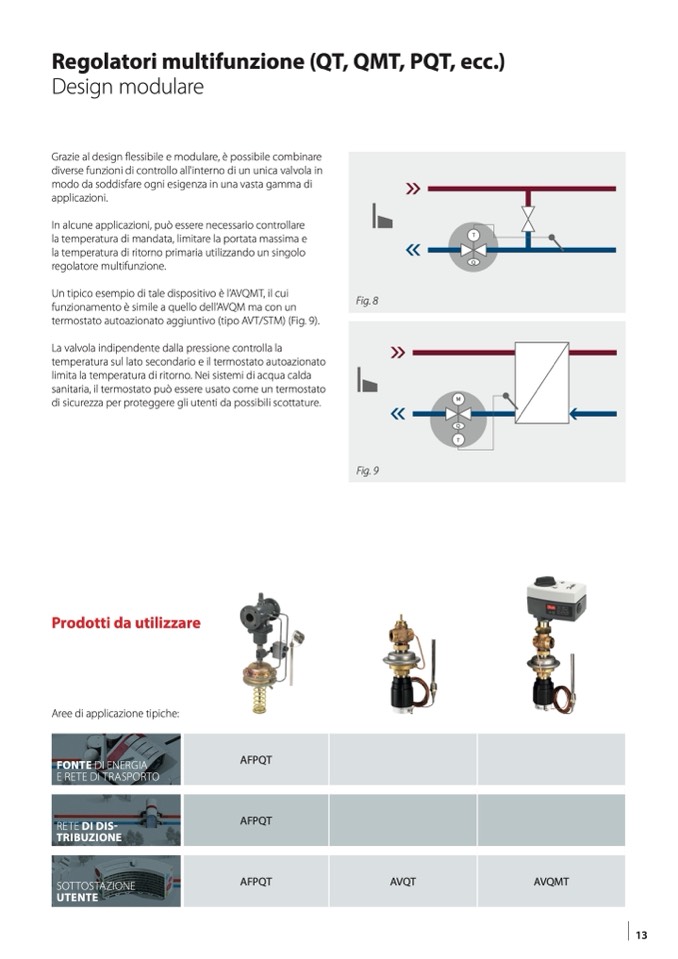

Regolatori multifunzione (QT, QMT, PQT, ecc.)
Design modulare
Grazie al design flessibile e modulare, è possibile combinare
diverse funzioni di controllo all'interno di un unica valvola in
modo da soddisfare ogni esigenza in una vasta gamma di
applicazioni.
In alcune applicazioni, può essere necessario controllare
la temperatura di mandata, limitare la portata massima e
la temperatura di ritorno primaria utilizzando un singolo
regolatore multifunzione.
Un tipico esempio di tale dispositivo è l’AVQMT, il cui
funzionamento è simile a quello dell’AVQM ma con un
termostato autoazionato aggiuntivo (tipo AVT/STM) (Fig. 9).
La valvola indipendente dalla pressione controlla la
temperatura sul lato secondario e il termostato autoazionato
limita la temperatura di ritorno. Nei sistemi di acqua calda
sanitaria, il termostato può essere usato come un termostato
di sicurezza per proteggere gli utenti da possibili scottature.
T
Q
Fig. 8
M
Q
T
Fig. 9
Prodotti da utilizzare
Aree di applicazione tipiche:
FONTE DI ENERGIA
E RETE DI TRASPORTO
AFPQT
RETE DI DIS-
TRIBUZIONE
AFPQT
SOTTOSTAZIONE
UTENTE
AFPQT
AVQT
AVQMT
13
