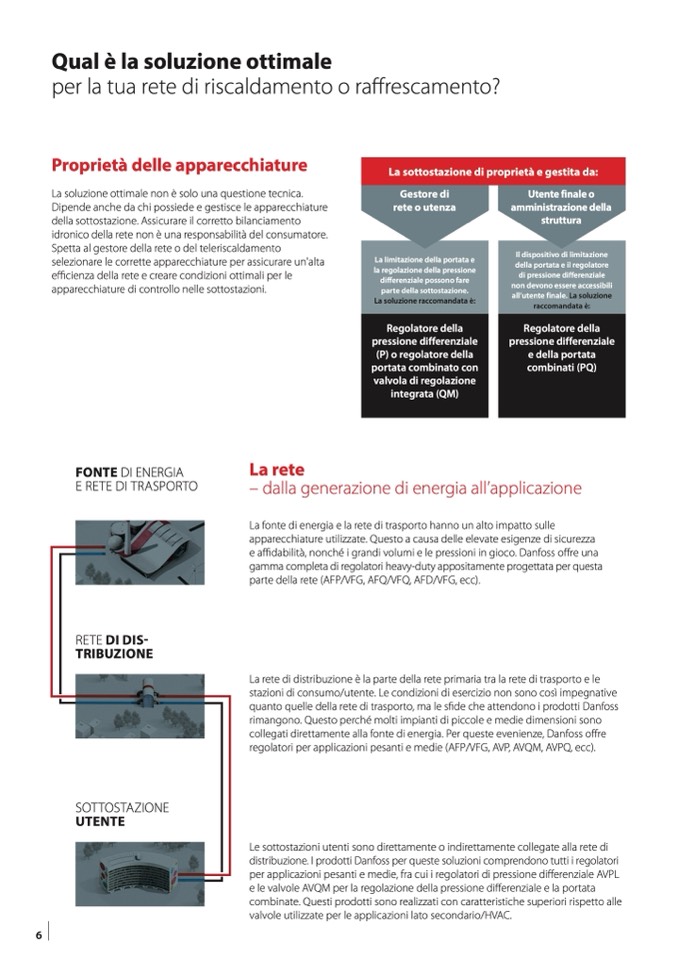

Qual è la soluzione ottimale
per la tua rete di riscaldamento o ra
ffrescamento?
Proprietà delle apparecchiature
La soluzione ottimale non è solo una questione tecnica.
Dipende anche da chi possiede e gestisce le apparecchiature
della sottostazione. Assicurare il corretto bilanciamento
idronico della rete non è una responsabilità del consumatore.
Spetta al gestore della rete o del teleriscaldamento
selezionare le corrette apparecchiature per assicurare un'alta
efficienza della rete e creare condizioni ottimali per le
apparecchiature di controllo nelle sottostazioni.
La sottostazione di proprietà e gestita da:
Gestore di
rete o utenza
Utente finale o
amministrazione della
struttura
La limitazione della portata e
la regolazione della pressione
differenziale possono fare
parte della sottostazione.
La soluzione raccomandata è:
Regolatore della
pressione differenziale
(P) o regolatore della
portata combinato con
valvola di regolazione
integrata (QM)
Il dispositivo di limitazione
della portata e il regolatore
di pressione differenziale
non devono essere accessibili
all’utente finale. La soluzione
raccomandata è:
Regolatore della
pressione differenziale
e della portata
combinati (PQ)
FONTE DI ENERGIA
E RETE DI TRASPORTO
RETE DI DIS-
TRIBUZIONE
SOTTOSTAZIONE
UTENTE
La rete
– dalla generazione di energia all’applicazione
La fonte di energia e la rete di trasporto hanno un alto impatto sulle
apparecchiature utilizzate. Questo a causa delle elevate esigenze di sicurezza
e affidabilità, nonché i grandi volumi e le pressioni in gioco. Danfoss offre una
gamma completa di regolatori heavy-duty appositamente progettata per questa
parte della rete (AFP/VFG, AFQ/VFQ, AFD/VFG, ecc).
La rete di distribuzione è la parte della rete primaria tra la rete di trasporto e le
stazioni di consumo/utente. Le condizioni di esercizio non sono così impegnative
quanto quelle della rete di trasporto, ma le sfide che attendono i prodotti Danfoss
rimangono. Questo perché molti impianti di piccole e medie dimensioni sono
collegati direttamente alla fonte di energia. Per queste evenienze, Danfoss offre
regolatori per applicazioni pesanti e medie (AFP/VFG, AVP, AVQM, AVPQ, ecc).
Le sottostazioni utenti sono direttamente o indirettamente collegate alla rete di
distribuzione. I prodotti Danfoss per queste soluzioni comprendono tutti i regolatori
per applicazioni pesanti e medie, fra cui i regolatori di pressione differenziale AVPL
e le valvole AVQM per la regolazione della pressione differenziale e la portata
combinate. Questi prodotti sono realizzati con caratteristiche superiori rispetto alle
valvole utilizzate per le applicazioni lato secondario/HVAC.
6
