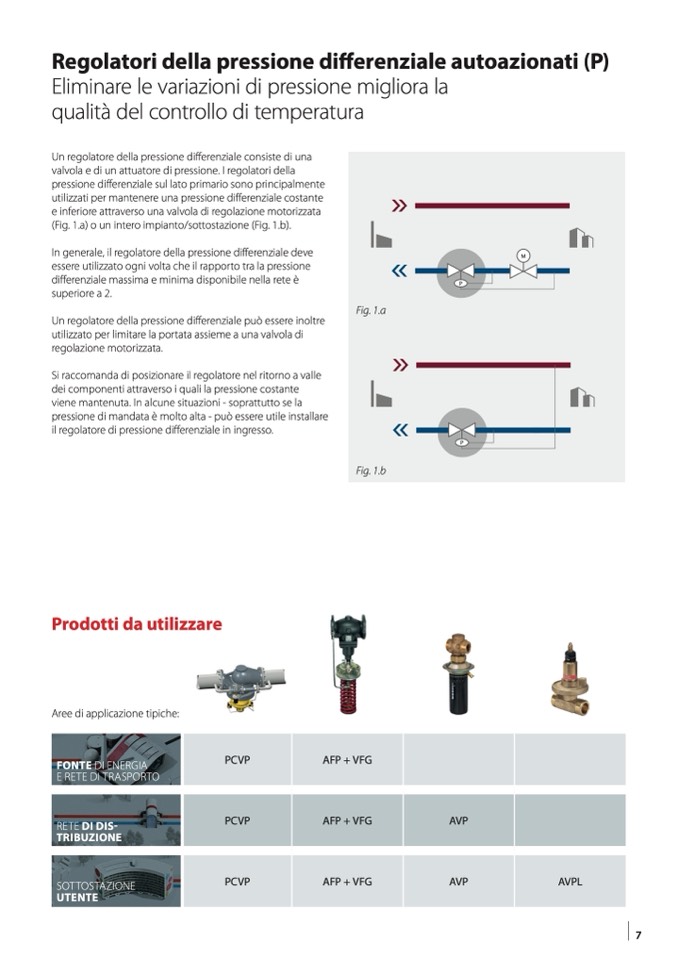

Regolatori della pressione differenziale autoazionati (P)

Eliminare le variazioni di pressione migliora la

qualità del controllo di temperatura

Un regolatore della pressione differenziale consiste di una

valvola e di un attuatore di pressione. I regolatori della

pressione differenziale sul lato primario sono principalmente

utilizzati per mantenere una pressione differenziale costante

e inferiore attraverso una valvola di regolazione motorizzata

(Fig. 1.a) o un intero impianto/sottostazione (Fig. 1.b).

In generale, il regolatore della pressione differenziale deve

essere utilizzato ogni volta che il rapporto tra la pressione

differenziale massima e minima disponibile nella rete è

superiore a 2.

Un regolatore della pressione differenziale può essere inoltre

utilizzato per limitare la portata assieme a una valvola di

regolazione motorizzata.

Si raccomanda di posizionare il regolatore nel ritorno a valle

dei componenti attraverso i quali la pressione costante

viene mantenuta. In alcune situazioni - soprattutto se la

pressione di mandata è molto alta - può essere utile installare

il regolatore di pressione differenziale in ingresso.

Fig. 1.a

M

P

Fig. 1.b

P

Prodotti da utilizzare

Aree di applicazione tipiche:

FONTE DI ENERGIA

E RETE DI TRASPORTO

RETE DI DIS-

TRIBUZIONE

PCVP

PCVP

AFP + VFG

AFP + VFG

AVP

SOTTOSTAZIONE

UTENTE

PCVP

AFP + VFG

AVP

AVPL

7
