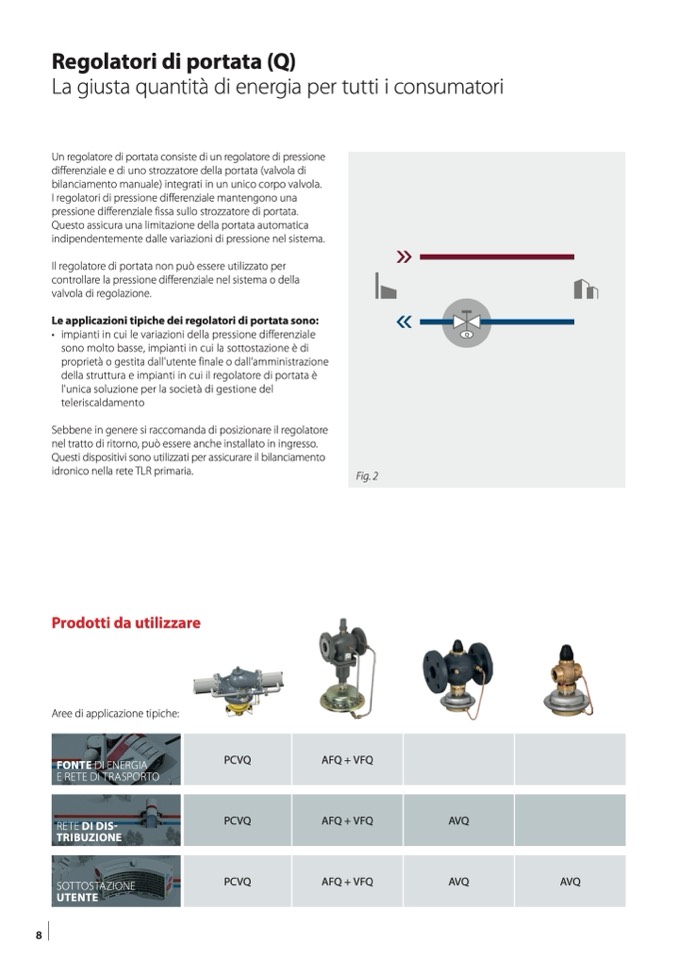

Regolatori di portata (Q)

La giusta quantità di energia per tutti i consumatori

Un regolatore di portata consiste di un regolatore di pressione

differenziale e di uno strozzatore della portata (valvola di

bilanciamento manuale) integrati in un unico corpo valvola.

I regolatori di pressione differenziale mantengono una

pressione differenziale fissa sullo strozzatore di portata.

Questo assicura una limitazione della portata automatica

indipendentemente dalle variazioni di pressione nel sistema.

Il regolatore di portata non può essere utilizzato per

controllare la pressione differenziale nel sistema o della

valvola di regolazione.

Le applicazioni tipiche dei regolatori di portata sono:

• impiantiincuilevariazionidellapressionedifferenziale

sono molto basse, impianti in cui la sottostazione è di

proprietà o gestita dall'utente finale o dall’amministrazione

della struttura e impianti in cui il regolatore di portata è

l'unica soluzione per la società di gestione del

teleriscaldamento

Sebbene in genere si raccomanda di posizionare il regolatore

nel tratto di ritorno, può essere anche installato in ingresso.

Questi dispositivi sono utilizzati per assicurare il bilanciamento

idronico nella rete TLR primaria.

Prodotti da utilizzare

Aree di applicazione tipiche:

Fig. 2

Q

FONTE DI ENERGIA

E RETE DI TRASPORTO

RETE DI DIS-

TRIBUZIONE

PCVQ

PCVQ

AFQ + VFQ

AFQ + VFQ

AVQ

SOTTOSTAZIONE

UTENTE

PCVQ

AFQ + VFQ

AVQ

AVQ

8
