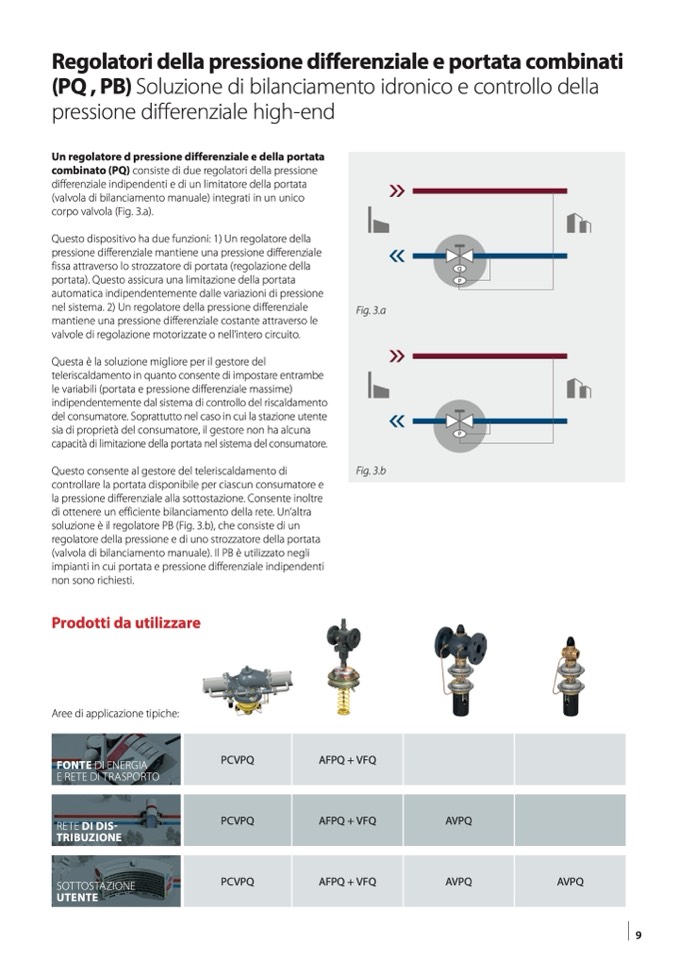

Regolatori della pressione differenziale e portata combinati

(PQ , PB) Soluzione di bilanciamento idronico e controllo della

pressione differenziale high-end

Un regolatore d pressione differenziale e della portata

combinato (PQ) consiste di due regolatori della pressione

differenziale indipendenti e di un limitatore della portata

(valvola di bilanciamento manuale) integrati in un unico

corpo valvola (Fig. 3.a).

Questo dispositivo ha due funzioni: 1) Un regolatore della

pressione differenziale mantiene una pressione differenziale

fissa attraverso lo strozzatore di portata (regolazione della

portata). Questo assicura una limitazione della portata

automatica indipendentemente dalle variazioni di pressione

nel sistema. 2) Un regolatore della pressione differenziale

mantiene una pressione differenziale costante attraverso le

valvole di regolazione motorizzate o nell’intero circuito.

Questa è la soluzione migliore per il gestore del

teleriscaldamento in quanto consente di impostare entrambe

le variabili (portata e pressione differenziale massime)

indipendentemente dal sistema di controllo del riscaldamento

del consumatore. Soprattutto nel caso in cui la stazione utente

sia di proprietà del consumatore, il gestore non ha alcuna

capacità di limitazione della portata nel sistema del consumatore.

Questo consente al gestore del teleriscaldamento di

controllare la portata disponibile per ciascun consumatore e

la pressione differenziale alla sottostazione. Consente inoltre

di ottenere un efficiente bilanciamento della rete. Un’altra

soluzione è il regolatore PB (Fig. 3.b), che consiste di un

regolatore della pressione e di uno strozzatore della portata

(valvola di bilanciamento manuale). Il PB è utilizzato negli

impianti in cui portata e pressione differenziale indipendenti

non sono richiesti.

Prodotti da utilizzare

Aree di applicazione tipiche:

Fig. 3.a

Q

P

Q

P

P

P

Fig. 3.b

FONTE DI ENERGIA

E RETE DI TRASPORTO

RETE DI DIS-

TRIBUZIONE

PCVPQ

PCVPQ

AFPQ + VFQ

AFPQ + VFQ

AVPQ

SOTTOSTAZIONE

UTENTE

PCVPQ

AFPQ + VFQ

AVPQ

AVPQ
