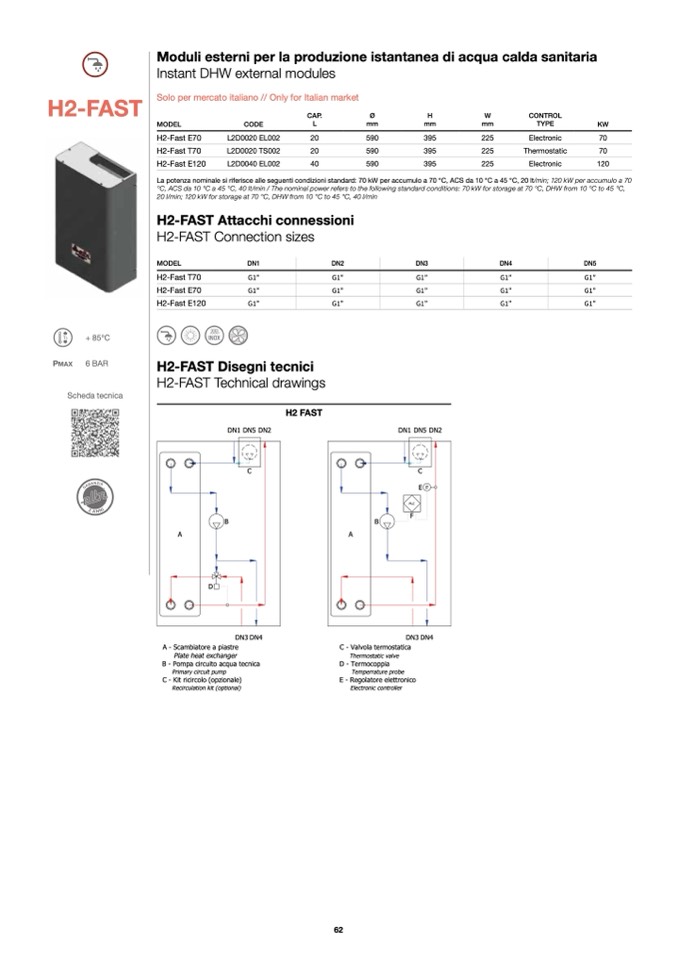

H2-FAST

Instant DHW external modules

Solo per mercato italiano // Only for Italian market

Moduli esterni per la produzione istantanea di acqua calda sanitaria

MODEL

H2-Fast E70

H2-Fast T70

H2-Fast E120

CODE

L2D0020 EL002

L2D0020 TS002

L2D0040 EL002

CAP.

Ø

L

mm

20

590

20

590

40

590

H

W

mm

mm

395

225

395

225

395

225

CONTROL

TYPE

KW

Electronic

70

Thermostatic

70

Electronic

120

La potenza nominale si riferisce alle seguenti condizioni standard: 70 kW per accumulo a 70 °C, ACS da 10 °C a 45 °C, 20 lt/min; 120 kW per accumulo a 70

°C, ACS da 10 °C a 45 °C, 40 lt/min / The nominal power refers to the following standard conditions: 70 kW for storage at 70 °C, DHW from 10 °C to 45 °C,

20 l/min; 120 kW for storage at 70 °C, DHW from 10 °C to 45 °C, 40 l/min

H2-FAST Attacchi connessioni

H2-FAST Connection sizes

MODEL

DN1

DN2

DN3

DN4

DN5

H2-Fast T70

H2-Fast E70

H2-Fast E120

G1”

G1”

G1”

G1”

G1”

G1”

G1”

G1”

G1”

G1”

G1”

G1”

G1”

G1”

G1”

DN1 DN5 DN2

+ 85°C

6 BAR

Scheda tecnica

H2-FAST Disegni tecnici

H2-FAST Technical drawings

DN1 DN5 DN2

H2 FAST

B

C

E

F

T

E

PLC

C

B

A

A

D

DN3 DN4

A - Scambiatore a piastre

Plate heat exchanger

B - Pompa circuito acqua tecnica

Primary circuit pump

C - Kit ricircolo (opzionale)

Recirculation kit (optional)

DN3 DN4

C - Valvola termostatica

Thermostatic valve

D - Termocoppia

Temperrature probe

E - Regolatore elettronico

Electronic controller
