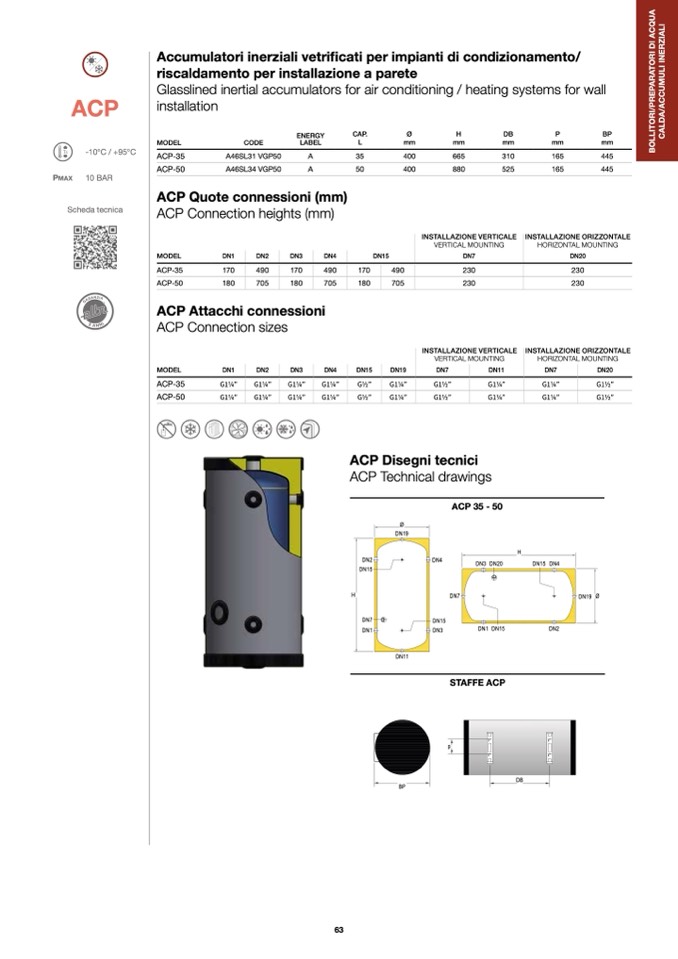

ACP
-10°C / +95°C
10 BAR
Scheda tecnica
Accumulatori inerziali vetrificati per impianti di condizionamento/
riscaldamento per installazione a parete
Glasslined inertial accumulators for air conditioning / heating systems for wall
installation
MODEL
ACP-35
ACP-50
CODE
A46SL31 VGP50
A46SL34 VGP50
ENERGY
LABEL
L
mm
A
35
400
A
50
400
mm
mm
665
310
880
525
INSTALLAZIONE VERTICALE
VERTICAL MOUNTING
DN7
230
230
INSTALLAZIONE VERTICALE
VERTICAL MOUNTING
mm
mm
165
445
165
445
INSTALLAZIONE ORIZZONTALE
HORIZONTAL MOUNTING
DN20
230
230
INSTALLAZIONE ORIZZONTALE
HORIZONTAL MOUNTING
DN7
DN20
G11⁄4”
G11⁄2”
G11⁄4”
G11⁄2”
CAP.
Ø
H
DB
P
BP
ACP Quote connessioni (mm)
ACP Connection heights (mm)
MODEL
DN1
DN2
ACP-35
170
490
ACP-50
180
705
DN3
DN4
DN15
170
490
170
490
180
705
180
705
ACP Attacchi connessioni
ACP Connection sizes
MODEL
DN1
DN2
DN3
DN4
DN15
DN19
DN7
DN11
ACP-35
G11⁄4”
G11⁄4”
G11⁄4”
G11⁄4”
G1⁄2”
G11⁄4”
G11⁄2”
G11⁄4”
ACP-50
G11⁄4”
G11⁄4”
G11⁄4”
G11⁄4”
G1⁄2”
G11⁄4”
G11⁄2”
G11⁄4”
ACP Disegni tecnici
ACP Technical drawings
ACP 35 - 50
Ø
DN19
DN2
DN15
DN7
DN1
DN4
H
DN3 DN20
DN15 DN4
H
DN7
Ø
DN19
DN15
DN3
DN1 DN15
DN2
DN11
BP
STAFFE ACP
