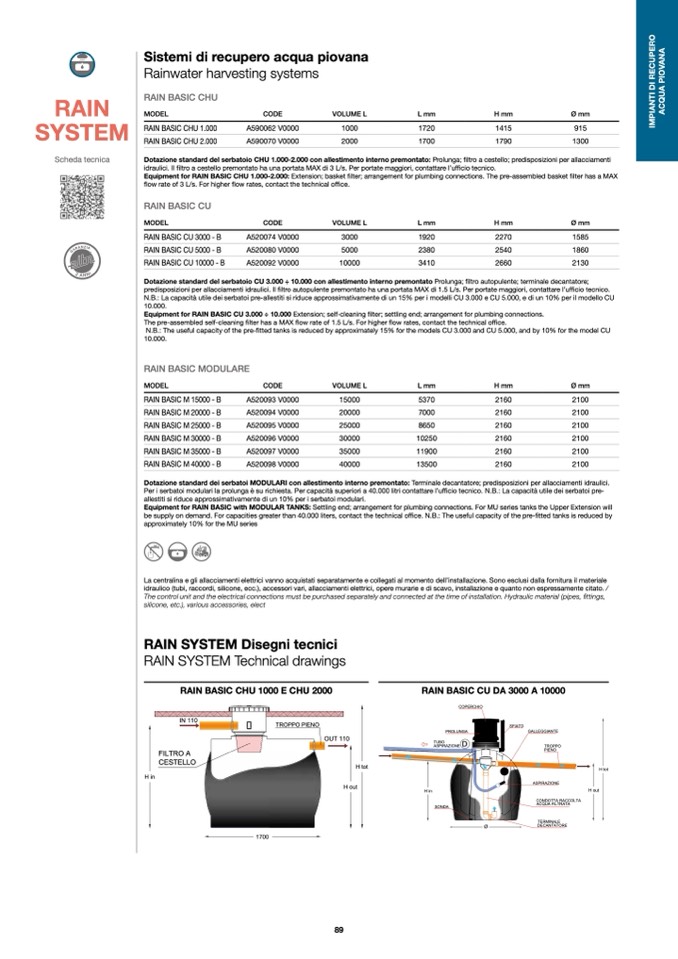

Sistemi di recupero acqua piovana

RAIN

SYSTEM

Scheda tecnica

RAIN BASIC CHU

MODEL

RAIN BASIC CHU 1.000

RAIN BASIC CHU 2.000

CODE

A590062 V0000

A590070 V0000

VOLUME L

1000

2000

L mm

1720

1700

H mm

1415

1790

Ø mm

915

1300

Rainwater harvesting systems

Dotazione standard del serbatoio CHU 1.000-2.000 con allestimento interno premontato: Prolunga;

filtro a cestello; predisposizioni per allacciamenti

idraulici. Il filtro a cestello premontato ha una portata MAX di 3 L/s. Per portate maggiori, contattare l’uf

ficio tecnico.

Equipment for RAIN BASIC CHU 1.000-2.000: Extension; basket filter; arrangement for plumbing connections. The pre-assembled basket filter has a MAX

flow rate of 3 L/s. For higher flow rates, contact the technical office.

RAIN BASIC CU

MODEL

RAIN BASIC CU 3000 - B

RAIN BASIC CU 5000 - B

RAIN BASIC CU 10000 - B

CODE

A520074 V0000

A520080 V0000

A520092 V0000

VOLUME L

3000

5000

10000

L mm

1920

2380

3410

H mm

Ø mm

2270

1585

2540

1860

2660

2130

Dotazione standard del serbatoio CU 3.000 ÷ 10.000 con allestimento interno premontato Prolunga;

filtro autopulente; terminale decantatore;

predisposizioni per allacciamenti idraulici. Il filtro autopulente premontato ha una portata MAX di 1.5 L/s. Per portate maggiori, contattare l’ufficio tecnico.

N.B.: La capacità utile dei serbatoi pre-allestiti si riduce approssimativamente di un 15% per i modelli CU 3.000 e CU 5.000, e di un 10% per il modello CU

10.000.

Equipment for RAIN BASIC CU 3.000 ÷ 10.000 Extension; self-cleaning filter; settling end; arrangement for plumbing connections.

The pre-assembled self-cleaning filter has a MAX flow rate of 1.5 L/s. For higher flow rates, contact the technical office.

N.B.: The useful capacity of the pre-fitted tanks is reduced by approximately 15% for the models CU 3.000 and CU 5.000, and by 10% for the model CU

10.000.

RAIN BASIC MODULARE

MODEL

RAIN BASIC M 15000 - B

RAIN BASIC M 20000 - B

RAIN BASIC M 25000 - B

RAIN BASIC M 30000 - B

RAIN BASIC M 35000 - B

RAIN BASIC M 40000 - B

CODE

A520093 V0000

A520094 V0000

A520095 V0000

A520096 V0000

A520097 V0000

A520098 V0000

VOLUME L

15000

20000

25000

30000

35000

40000

L mm

5370

7000

8650

10250

11900

13500

H mm

2160

2160

2160

2160

2160

2160

Ø mm

2100

2100

2100

2100

2100

2100

Dotazione standard dei serbatoi MODULARI con allestimento interno premontato: Terminale decantatore; predisposizioni per allacciamenti idraulici.

Per i serbatoi modulari la prolunga è su richiesta. Per capacità superiori a 40.000 litri contattare l’ufficio tecnico. N.B.: La capacit

à utile dei serbatoi pre-

allestiti si riduce approssimativamente di un 10% per i serbatoi modulari.

Equipment for RAIN BASIC with MODULAR TANKS: Settling end; arrangement for plumbing connections. For MU series tanks the Upper Extension will

be supply on demand. For capacities greater than 40.000 liters, contact the technical office. N.B.: The useful capacity of the pre-fitted tanks is reduced by

approximately 10% for the MU series

La centralina e gli allacciamenti elettrici vanno acquistati separatamente e collegati al momento dell’installazione. Sono esclusi dalla fornitura il materiale

idraulico (tubi, raccordi, silicone, ecc.), accessori vari, allacciamenti elettrici, opere murarie e di scavo, installazione e quanto non espressamente citato. /

The control unit and the electrical connections must be purchased separately and connected at the time of installation. Hydraulic material (pipes, fittings,

silicone, etc.), various accessories, elect

RAIN SYSTEM Disegni tecnici

RAIN SYSTEM Technical drawings

RAIN BASIC CHU 1000 E CHU 2000

RAIN BASIC CU DA 3000 A 10000

IN 110

FILTRO A

CESTELLO

H in

TROPPO PIENO

COPERCHIO

PROLUNGA

ASPIRAZIONE

D

SONDA

SFIATO

OUT 110

H tot

H out

TUBO

GALLEGGIANTE

TROPPO

PIENO

ASPIRAZIONE

CONDOTTA RACCOLTA

ACQUA FILTRATA

TERMINALE

DECANTATORE

H tot

H in

H out

Ø

1700

89
