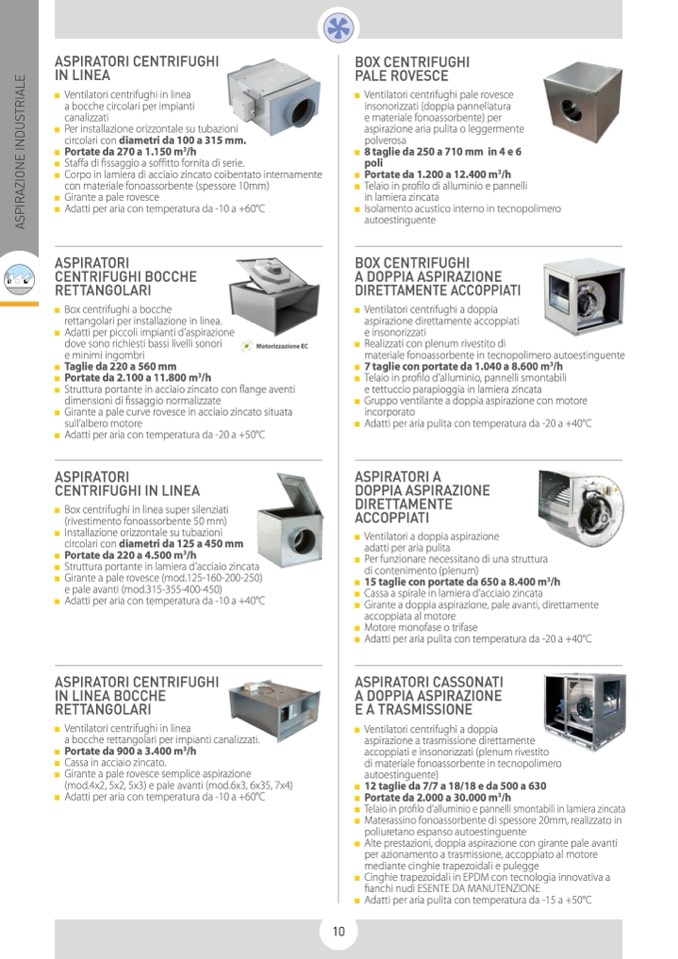

ASPIRATORI CENTRIFUGHI
IN LINEA
Ventilatori centrifughi in linea
a bocche circolari per impianti
canalizzati
Per installazione orizzontale su tubazioni
circolari con diametri da 100 a 315 mm.
Portate da 270 a 1.150 m
3
/h
Staffa di fissaggio a soffitto fornita di serie.
Corpo in lamiera di acciaio zincato coibentato internamente
con materiale fonoassorbente (spessore 10mm)
Girante a pale rovesce
Adatti per aria con temperatura da -10 a +60°C
ASPIRATORI
CENTRIFUGHI BOCCHE
RETTANGOLARI
BOX CENTRIFUGHI
PALE ROVESCE
Ventilatori centrifughi pale rovesce
insonorizzati (doppia pannellatura
e materiale fonoassorbente) per
aspirazione aria pulita o leggermente
polverosa
8 taglie da 250 a 710 mm in 4 e 6
poli
Portate da 1.200 a 12.400 m
3
/h
Telaio in profilo di alluminio e pannelli
in lamiera zincata
Isolamento acustico interno in tecnopolimero
autoestinguente
BOX CENTRIFUGHI
A DOPPIA ASPIRAZIONE
DIRETTAMENTE ACCOPPIATI
Ventilatori centrifughi a doppia
aspirazione direttamente accoppiati
e insonorizzati
Realizzati con plenum rivestito di
materiale fonoassorbente in tecnopolimero autoestinguente
7 taglie con portate da 1.040 a 8.600 m
3
/h
Telaio in profilo d’alluminio, pannelli smontabili
e tettuccio parapioggia in lamiera zincata
Gruppo ventilante a doppia aspirazione con motore
incorporato
Adatti per aria pulita con temperatura da -20 a +40°C
ASPIRATORI A
DOPPIA ASPIRAZIONE
DIRETTAMENTE
ACCOPPIATI
Ventilatori a doppia aspirazione
adatti per aria pulita
Per funzionare necessitano di una struttura
di contenimento (plenum)
15 taglie con portate da 650 a 8.400 m
3
/h
Cassa a spirale in lamiera d’acciaio zincata
Girante a doppia aspirazione, pale avanti, direttamente
accoppiata al motore
Motore monofase o trifase
Adatti per aria pulita con temperatura da -20 a +40°C
ASPIRATORI CASSONATI
A DOPPIA ASPIRAZIONE
E A TRASMISSIONE
Ventilatori centrifughi a doppia
aspirazione a trasmissione direttamente
accoppiati e insonorizzati (plenum rivestito
di materiale fonoassorbente in tecnopolimero
autoestinguente)
12 taglie da 7/7 a 18/18 e da 500 a 630
Portate da 2.000 a 30.000 m
3
/h
Telaio in profilo d’alluminio e pannelli smontabili in lamiera zincata
Materassino fonoassorbente di spessore 20mm, realizzato in
poliuretano espanso autoestinguente
Alte prestazioni, doppia aspirazione con girante pale avanti
per azionamento a trasmissione, accoppiato al motore
mediante cinghie trapezoidali e pulegge
Cinghie trapezoidali in EPDM con tecnologia innovativa a
fianchi nudi ESENTE DA MANUTENZIONE
Adatti per aria pulita con temperatura da -15 a +50°C
Box centrifughi a bocche
rettangolari per installazione in linea.
Adatti per piccoli impianti d’aspirazione
dove sono richiesti bassi livelli sonori
e minimi ingombri
Taglie da 220 a 560 mm
Portate da 2.100 a 11.800 m
3
/h
Struttura portante in acciaio zincato con flange aventi
dimensioni di fissaggio normalizzate
Girante a pale curve rovesce in acciaio zincato situata
sull’albero motore
Adatti per aria con temperatura da -20 a +50°C
ASPIRATORI
CENTRIFUGHI IN LINEA
Box centrifughi in linea super silenziati
(rivestimento fonoassorbente 50 mm)
Installazione orizzontale su tubazioni
circolari con diametri da 125 a 450 mm
Portate da 220 a 4.500 m
3
/h
Struttura portante in lamiera d’acciaio zincata
Girante a pale rovesce (mod.125-160-200-250)
e pale avanti (mod.315-355-400-450)
Adatti per aria con temperatura da -10 a +40°C
ASPIRATORI CENTRIFUGHI
IN LINEA BOCCHE
RETTANGOLARI
Ventilatori centrifughi in linea
a bocche rettangolari per impianti canalizzati.
Portate da 900 a 3.400 m
3
/h
Cassa in acciaio zincato.
Girante a pale rovesce semplice aspirazione
(mod.4x2, 5x2, 5x3) e pale avanti (mod.6x3, 6x35, 7x4)
Adatti per aria con temperatura da -10 a +60°C
Motorizzazione EC
