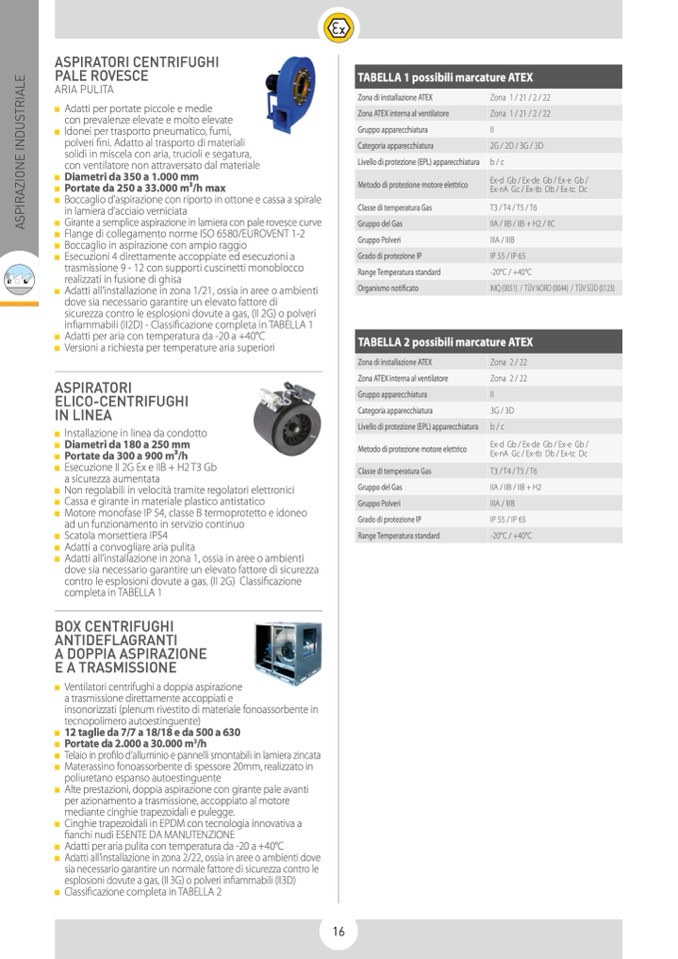

ASPIRATORI CENTRIFUGHI
PALE ROVESCE
ARIA PULITA
Adatti per portate piccole e medie
con prevalenze elevate e molto elevate
Idonei per trasporto pneumatico, fumi,
polveri fini. Adatto al trasporto di materiali
solidi in miscela con aria, trucioli e segatura,
con ventilatore non attraversato dal materiale
Diametri da 350 a 1.000 mm
Portate da 250 a 33.000 m3/h max
Boccaglio d’aspirazione con riporto in ottone e cassa a spirale
in lamiera d’acciaio verniciata
Girante a semplice aspirazione in lamiera con pale rovesce curve
Flange di collegamento norme ISO 6580/EUROVENT 1-2
Boccaglio in aspirazione con ampio raggio
Esecuzioni 4 direttamente accoppiate ed esecuzioni a
trasmissione 9 - 12 con supporti cuscinetti monoblocco
realizzati in fusione di ghisa
Adatti all’installazione in zona 1/21, ossia in aree o ambienti
dove sia necessario garantire un elevato fattore di
sicurezza contro le esplosioni dovute a gas, (II 2G) o polveri
infiammabili (II2D) - Classificazione completa in TABELLA 1
Adatti per aria con temperatura da -20 a +40°C
Versioni a richiesta per temperature aria superiori
ASPIRATORI
ELICO-CENTRIFUGHI
IN LINEA
Installazione in linea da condotto
Diametri da 180 a 250 mm
Portate da 300 a 900 m3/h
Esecuzione II 2G Ex e IIB + H2 T3 Gb
a sicurezza aumentata
Non regolabili in velocità tramite regolatori elettronici
Cassa e girante in materiale plastico antistatico
Motore monofase IP 54, classe B termoprotetto e idoneo
ad un funzionamento in servizio continuo
Scatola morsettiera IP54
Adatti a convogliare aria pulita
Adatti all’installazione in zona 1, ossia in aree o ambienti
dove sia necessario garantire un elevato fattore di sicurezza
contro le esplosioni dovute a gas, (II 2G) Classificazione
completa in TABELLA 1
BOX CENTRIFUGHI
ANTIDEFLAGRANTI
A DOPPIA ASPIRAZIONE
E A TRASMISSIONE
Ventilatori centrifughi a doppia aspirazione
a trasmissione direttamente accoppiati e
insonorizzati (plenum rivestito di materiale fonoassorbente in
tecnopolimero autoestinguente)
12taglieda7/7a18/18eda500a630
Portate da 2.000 a 30.000 m
3
/h
Telaio in profilo d’alluminio e pannelli smontabili in lamiera zincata
Materassino fonoassorbente di spessore 20mm, realizzato in
poliuretano espanso autoestinguente
Alte prestazioni, doppia aspirazione con girante pale avanti
per azionamento a trasmissione, accoppiato al motore
mediante cinghie trapezoidali e pulegge.
Cinghie trapezoidali in EPDM con tecnologia innovativa a
fianchi nudi ESENTE DA MANUTENZIONE
Adatti per aria pulita con temperatura da -20 a +40°C
Adatti all’installazione in zona 2/22, ossia in aree o ambienti dove
sia necessario garantire un normale fattore di sicurezza contro le
esplosioni dovute a gas, (II 3G) o polveri infiammabili (II3D)
Classificazione completa in TABELLA 2
TABELLA 1 possibili marcature ATEX
Zona di installazione ATEX
Zona 1 / 21 / 2 / 22
Zona ATEX interna al ventilatore
Zona 1 / 21 / 2 / 22
Gruppo apparecchiatura
II
Categoria apparecchiatura
2G / 2D / 3G / 3D
Livello di protezione (EPL) apparecchiatura
b/ c
Metodo di protezione motore elettrico
Ex-d Gb / Ex-de Gb / Ex-e Gb /
Ex-nA Gc / Ex-tb Db / Ex-tc Dc
Classe di temperatura Gas
T3 / T4 / T5 / T6
Gruppo del Gas
IIA / IIB / IIB + H2 / IIC
Gruppo Polveri
IIIA / IIIB
Grado di protezione IP
IP 55 / IP 65
Range Temperatura standard
-20°C / +40°C
Organismo notificato
IMQ (0051) / TÜV NORD (0044) / TÜV SÜD (0123)
TABELLA 2 possibili marcature ATEX
Zona di installazione ATEX
Zona 2 / 22
Zona ATEX interna al ventilatore
Zona 2 / 22
Gruppo apparecchiatura
II
Categoria apparecchiatura
3G / 3D
Livello di protezione (EPL) apparecchiatura
b/ c
Metodo di protezione motore elettrico
Ex-d Gb / Ex-de Gb / Ex-e Gb /
Ex-nA Gc / Ex-tb Db / Ex-tc Dc
Classe di temperatura Gas
T3 / T4 / T5 / T6
Gruppo del Gas
IIA / IIB / IIB + H2
Gruppo Polveri
IIIA / IIIB
Grado di protezione IP
IP 55 / IP 65
Range Temperatura standard
-20°C / +40°C
