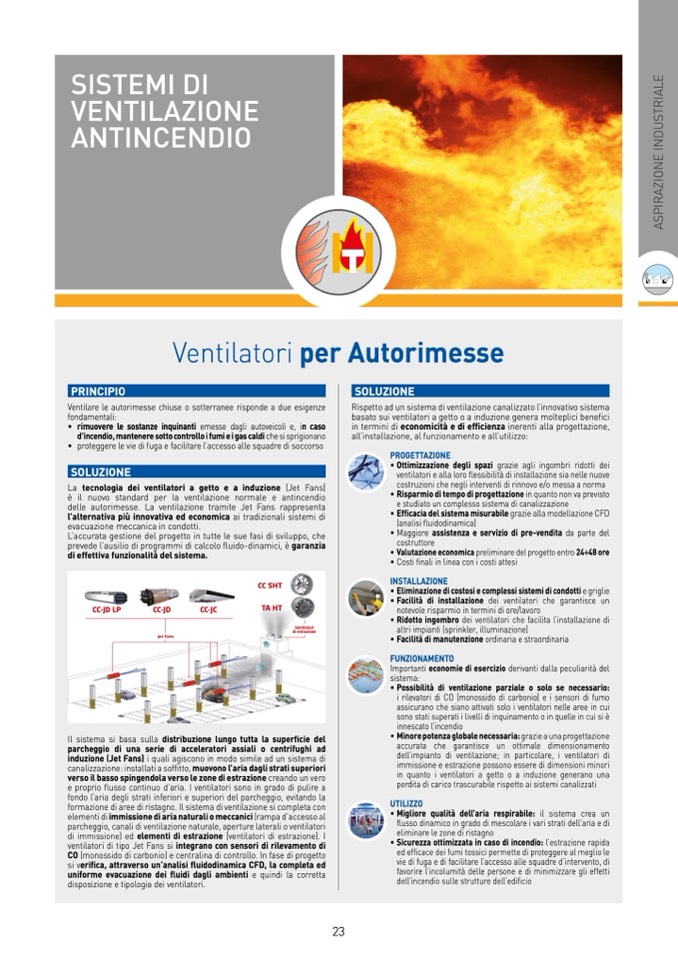

SISTEMI DI

VENTILAZIONE

ANTINCENDIO

PRINCIPIO

Ventilatori per Autorimesse

SOLUZIONE

Ventilare le autorimesse chiuse o sotterranee risponde a due esigenze

fondamentali:

• rimuovere le sostanze inquinanti emesse dagli autoveicoli e, in caso

d’incendio, mantenere sotto controllo i fumi e i gas caldi che si sprigionano

• proteggereleviedifugaefacilitarel’accessoallesquadredisoccorso

SOLUZIONE

La tecnologia dei ventilatori a getto e a induzione (Jet Fans)

è il nuovo standard per la ventilazione normale e antincendio

delle autorimesse. La ventilazione tramite Jet Fans rappresenta

l’alternativa più innovativa ed economica ai tradizionali sistemi di

evacuazione meccanica in condotti.

L’accurata gestione del progetto in tutte le sue fasi di sviluppo, che

prevede l’ausilio di programmi di calcolo fluido-dinamici, è garanzia

di effettiva funzionalità del sistema.

Il sistema si basa sulla distribuzione lungo tutta la superficie del

parcheggio di una serie di acceleratori assiali o centrifughi ad

induzione (Jet Fans) i quali agiscono in modo simile ad un sistema di

canalizzazione: installati a soffitto, muovono l’aria dagli strati superiori

verso il basso spingendola verso le zone di estrazione creando un vero

e proprio flusso continuo d’aria. I ventilatori sono in grado di pulire a

fondo l’aria degli strati inferiori e superiori del parcheggio, evitando la

formazione di aree di ristagno. Il sistema di ventilazione si completa con

elementi di immissione di aria naturali o meccanici (rampa d’accesso al

parcheggio, canali di ventilazione naturale, aperture laterali o ventilatori

di immissione) ed elementi di estrazione (ventilatori di estrazione). I

ventilatori di tipo Jet Fans si integrano con sensori di rilevamento di

CO (monossido di carbonio) e centralina di controllo. In fase di progetto

si verifica, attraverso un’analisi fluidodinamica CFD, la completa ed

uniforme evacuazione dei fluidi dagli ambienti e quindi la corretta

disposizione e tipologia dei ventilatori.

Rispetto ad un sistema di ventilazione canalizzato l’innovativo sistema

basato sui ventilatori a getto o a induzione genera molteplici benefici

in termini di economicità e di efficienza inerenti alla progettazione,

all’installazione, al funzionamento e all’utilizzo:

PROGETTAZIONE

• Ottimizzazione degli spazi grazie agli ingombri ridotti dei

ventilatori e alla loro flessibilità di installazione sia nelle nuove

costruzioni che negli interventi di rinnovo e/o messa a norma

• Risparmio di tempo di progettazione in quanto non va previsto

e studiato un complesso sistema di canalizzazione

• Efficacia del sistema misurabile grazie alla modellazione CFD

(analisi fluidodinamica)

• Maggiore assistenza e servizio di pre-vendita da parte del

costruttore

• Valutazione economica preliminare del progetto entro 24÷48 ore

• Costi finali in linea con i costi attesi

INSTALLAZIONE

• Eliminazione di costosi e complessi sistemi di condotti e griglie

• Facilità di installazione dei ventilatori che garantisce un

notevole risparmio in termini di ore/lavoro

• Ridotto ingombro dei ventilatori che facilita l’installazione di

altri impianti (sprinkler, illuminazione)

• Facilità di manutenzione ordinaria e straordinaria

FUNZIONAMENTO

Importanti economie di esercizio derivanti dalla peculiarità del

sistema:

• Possibilità di ventilazione parziale o solo se necessario:

i rilevatori di CO (monossido di carbonio) e i sensori di fumo

assicurano che siano attivati solo i ventilatori nelle aree in cui

sono stati superati i livelli di inquinamento o in quelle in cui si è

innescato l’incendio

• Minore potenza globale necessaria: grazie a una progettazione

accurata che garantisce un ottimale dimensionamento

dell’impianto di ventilazione; in particolare, i ventilatori di

immissione e estrazione possono essere di dimensioni minori

in quanto i ventilatori a getto o a induzione generano una

perdita di carico trascurabile rispetto ai sistemi canalizzati

UTILIZZO

• Migliore qualità dell’aria respirabile: il sistema crea un

flusso dinamico in grado di mescolare i vari strati dell’aria e di

eliminare le zone di ristagno

• Sicurezza ottimizzata in caso di incendio: l’estrazione rapida

ed efficace dei fumi tossici permette di proteggere al meglio le

vie di fuga e di facilitare l’accesso alle squadre d’intervento, di

favorire l’incolumità delle persone e di minimizzare gli effetti

dell’incendio sulle strutture dell’edificio

CC-JD LP

CC-JD

CC-JC

Jet Fans

CC SHT

TA HT

Ventilatori

di estrazione

23
