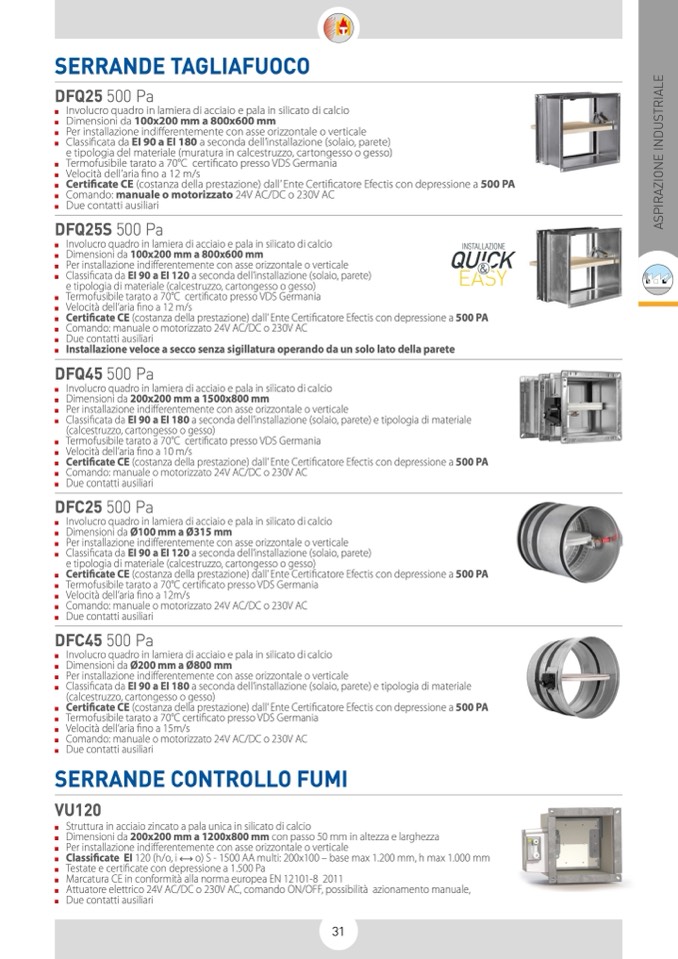

SERRANDE TAGLIAFUOCO

DFQ25 500 Pa

Involucro quadro in lamiera di acciaio e pala in silicato di calcio

Dimensioni da 100x200 mm a 800x600 mm

Per installazione indifferentemente con asse orizzontale o verticale

Classificata da EI 90 a EI 180 a seconda dell’installazione (solaio, parete)

e tipologia del materiale (muratura in calcestruzzo, cartongesso o gesso)

Termofusibile tarato a 70°C certi

ficato presso VDS Germania

Velocità dell’aria fino a 12 m/s

Certificate CE (costanza della prestazione) dall’ Ente Certificatore Efectis con depressione a 500 PA

Comando: manuale o motorizzato 24V AC/DC o 230V AC

Due contatti ausiliari

DFQ25S 500 Pa

Involucro quadro in lamiera di acciaio e pala in silicato di calcio

INSTALLAZIONE

Dimensioni da 100x200 mm a 800x600 mm

Per installazione indifferentemente con asse orizzontale o verticale

Classificata da EI 90 a EI 120 a seconda dell’installazione (solaio, parete)

e tipologia di materiale (calcestruzzo, cartongesso o gesso)

Termofusibile tarato a 70°C certificato presso VDS Germania

Velocità dell’aria fino a 12 m/s

Certificate CE (costanza della prestazione) dall’ Ente Certificatore Efectis con depressione a 500 PA

Comando: manuale o motorizzato 24V AC/DC o 230V AC

Due contatti ausiliari

Installazione veloce a secco senza sigillatura operando da un solo lato della parete

DFQ45 500 Pa

Involucro quadro in lamiera di acciaio e pala in silicato di calcio

Dimensioni da 200x200 mm a 1500x800 mm

Per installazione indifferentemente con asse orizzontale o verticale

Classificata da EI 90 a EI 180 a seconda dell’installazione (solaio, parete) e tipologia di materiale

(calcestruzzo, cartongesso o gesso)

Termofusibile tarato a 70°C certificato presso VDS Germania

Velocità dell’aria fino a 10 m/s

Certificate CE (costanza della prestazione) dall’ Ente Certificatore Efectis con depressione a 500 PA

Comando: manuale o motorizzato 24V AC/DC o 230V AC

Due contatti ausiliari

DFC25 500 Pa

Involucro quadro in lamiera di acciaio e pala in silicato di calcio

Dimensioni da Ø100 mm a Ø315 mm

Per installazione indifferentemente con asse orizzontale o verticale

Classificata da EI 90 a EI 120 a seconda dell’installazione (solaio, parete)

e tipologia di materiale (calcestruzzo, cartongesso o gesso)

Certificate CE (costanza della prestazione) dall’ Ente Certificatore Efectis con depressione a 500 PA

Termofusibile tarato a 70°C certificato presso VDS Germania

Velocità dell’aria fino a 12m/s

Comando: manuale o motorizzato 24V AC/DC o 230V AC

Due contatti ausiliari

DFC45 500 Pa

Involucro quadro in lamiera di acciaio e pala in silicato di calcio

Dimensioni da Ø200 mm a Ø800 mm

Per installazione indifferentemente con asse orizzontale o verticale

Classificata da EI 90 a EI 180 a seconda dell’installazione (solaio, parete) e tipologia di materiale

(calcestruzzo, cartongesso o gesso)

Certificate CE (costanza della prestazione) dall’ Ente Certificatore Efectis con depressione a 500 PA

Termofusibile tarato a 70°C certificato presso VDS Germania

Velocità dell’aria fino a 15m/s

Comando: manuale o motorizzato 24V AC/DC o 230V AC

Due contatti ausiliari

SERRANDE CONTROLLO FUMI

VU120

Struttura in acciaio zincato a pala unica in silicato di calcio

Dimensioni da 200x200 mm a 1200x800 mm con passo 50 mm in altezza e larghezza

Per installazione indifferentemente con asse orizzontale o verticale

Classificate EI 120 (h/o, i

o) S - 1500 AA multi: 200x100 – base max 1.200 mm, h max 1.000 mm

Testate e certificate con depressione a 1.500 Pa

Marcatura CE in conformità alla norma europea EN 12101-8 2011

Attuatore elettrico 24V AC/DC o 230V AC, comando ON/OFF, possibilit

à azionamento manuale,

Due contatti ausiliari
