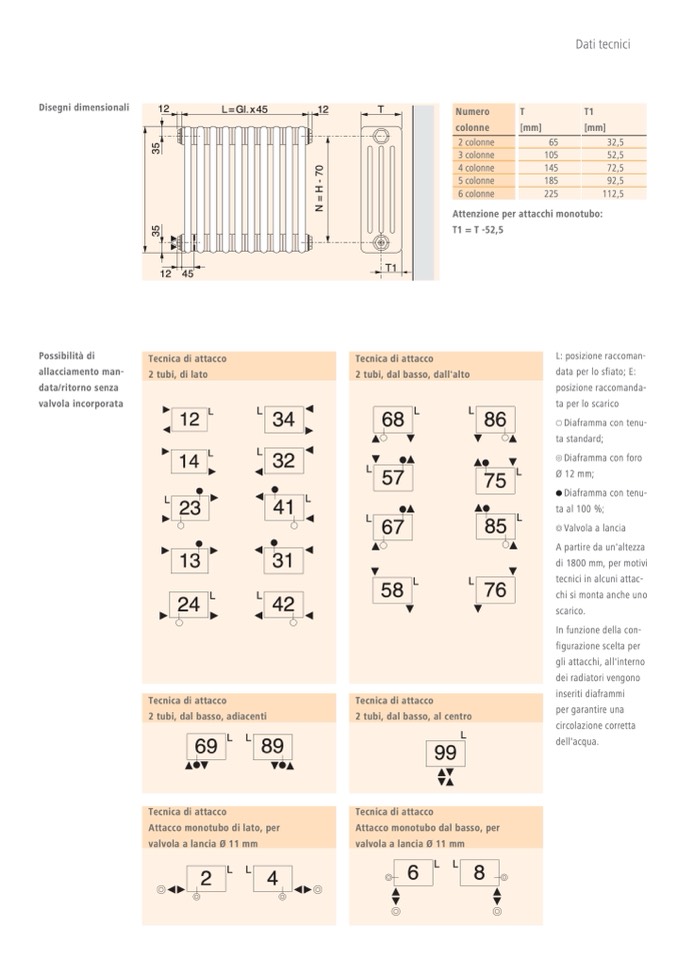

Disegni dimensionali
Dati tecnici
12
L=Gl.x45
12
T
12 45
T1
Numero
colonne
T
[mm]
T1
[mm]
2 colonne
65
32,5
3 colonne
105
52,5
4 colonne
145
72,5
5 colonne
185
92,5
6 colonne
225
112,5
Possibilità di
allacciamento man-
data/ritorno senza
valvola incorporata
Attenzione per attacchi monotubo:
T1 = T -52,5
L: posizione raccoman-
data per lo sfiato; E:
posizione raccomanda-
ta per lo scarico
Diaframma con tenu-
ta standard;
Diaframma con foro
Ø 12 mm;
Diaframma con tenu-
ta al 100 %;
Valvola a lancia
A partire da un'altezza
di 1800 mm, per motivi
tecnici in alcuni attac-
chi si monta anche uno
scarico.
In funzione della con-
figurazione scelta per
gli attacchi, all'interno
dei radiatori vengono
inseriti diaframmi
per garantire una
circolazione corretta
dell'acqua.
Tecnica di attacco
2 tubi, di lato
L
L
L
L
L
L
L
L
12
14
34
32
23
41
13
31
24
42
Tecnica di attacco
2 tubi, dal basso, dall'alto
L
L
68
86
L
L
57
75
L
L
L
L
67
85
58
76
Tecnica di attacco
2 tubi, dal basso, adiacenti
L
L
69
89
Tecnica di attacco
2 tubi, dal basso, al centro
L
99
Tecnica di attacco
Attacco monotubo di lato, per
valvola a lancia Ø 11 mm
L
L
2
4
Tecnica di attacco
Attacco monotubo dal basso, per
valvola a lancia Ø 11 mm
L
L
6
8
3
5
3
5
N
=
H
-
7
0
