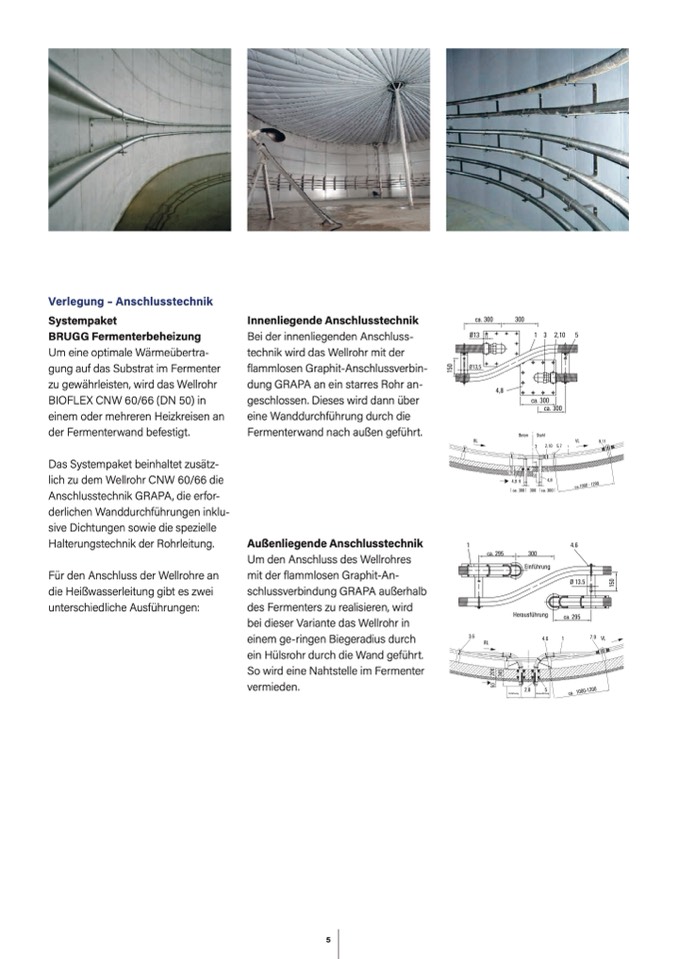

Verlegung – Anschlusstechnik

Systempaket

BRUGG Fermenterbeheizung

Um eine optimale Wärmeübertra-

gung auf das Substrat im Fermenter

zu gewährleisten, wird das Wellrohr

BIOFLEX CNW 60/66 (DN 50) in

einem oder mehreren Heizkreisen an

der Fermenterwand befestigt.

Das Systempaket beinhaltet zusätz-

lich zu dem Wellrohr CNW 60/66 die

Anschlusstechnik GRAPA, die erfor-

derlichen Wanddurchführungen inklu-

sive Dichtungen sowie die spezielle

Halterungstechnik der Rohrleitung.

Für den Anschluss der Wellrohre an

die Heißwasserleitung gibt es zwei

unterschiedliche Ausführungen:

Innenliegende Anschlusstechnik

Bei der innenliegenden Anschluss-

technik wird das Wellrohr mit der

flammlosen Graphit-Anschlussverbin-

dung GRAPA an ein starres Rohr an-

geschlossen. Dieses wird dann über

eine Wanddurchführung durch die

Fermenterwand nach außen geführt.

Um den Anschluss des Wellrohres

mit der flammlosen Graphit-An-

��

schlussverbindung GRAPA außerhalb

��

� � ��

�

��

�

��

Außenliegende Anschlusstechnik

�

��

� � ��

des Fermenters zu realisieren, wird

��

� ��

��

�

��

bei dieser Variante das Wellrohr in

einem ge-ringen Biegeradius durch

vermieden.

��

�

��

ein Hülsrohr durch die Wand geführt.

So wird eine Nahtstelle im Fermenter

��

�

��

�

��

�

��

�

��
