10

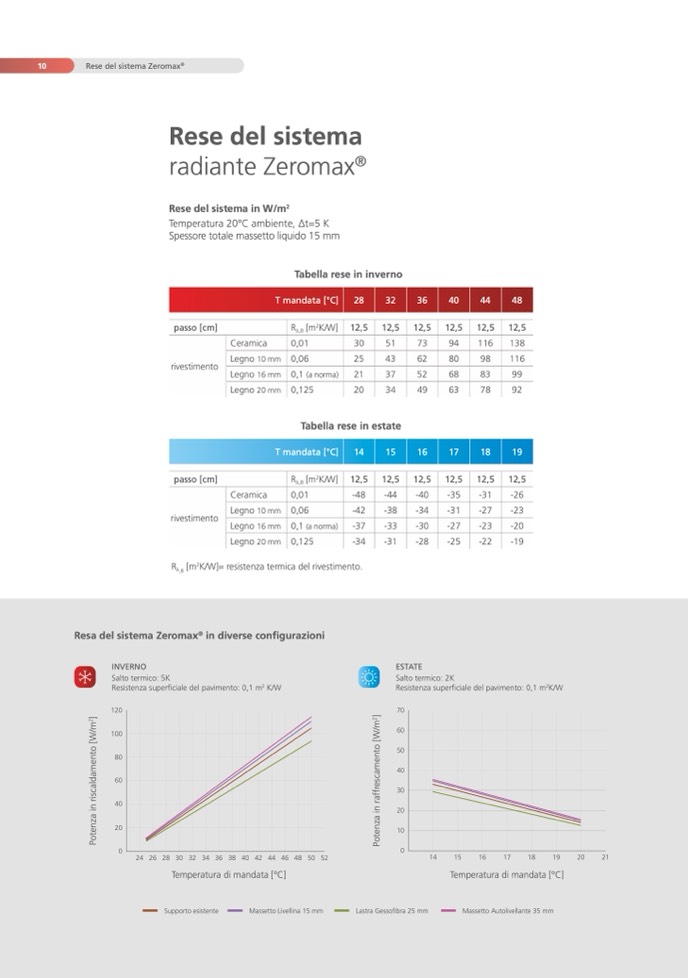

Rese del sistema Zeromax

®

Rese del sistema

radiante Zeromax

®

Rese del sistema in W/m

2

Temperatura 20°C ambiente, Δt=5 K

Spessore totale massetto liquido 15 mm

Tabella rese in inverno

T mandata [°C]

28

32

36

Tabella rese in estate

T mandata [°C]

14

15

16

R

λ,B

[m

2

K/W]= resistenza termica del rivestimento.

40

44

48

17

18

19

passo [cm]

R

λ,B

[m

2

K/W]

12,5

12,5

12,5

12,5

12,5

12,5

rivestimento

Ceramica

0,01

30

51

73

94

116

138

Legno 10 mm

0,06

25

43

62

80

98

116

Legno 16 mm

0,1 (a norma)

21

37

52

68

83

99

Legno 20 mm

0,125

20

34

49

63

78

92

passo [cm]

R

λ,B

[m

2

K/W]

12,5

12,5

12,5

12,5

12,5

12,5

rivestimento

Ceramica

0,01

-48

-44

-40

-35

-31

-26

Legno 10 mm

0,06

-42

-38

-34

-31

-27

-23

Legno 16 mm

0,1 (a norma)

-37

-33

-30

-27

-23

-20

Legno 20 mm

0,125

-34

-31

-28

-25

-22

-19

Resa del sistema Zeromax

®

in diverse configurazioni

INVERNO

Salto termico: 5K

Resistenza superficiale del pavimento: 0,1 m

2

K/W

120

100

80

60

40

20

ESTATE

Salto termico: 2K

Resistenza superficiale del pavimento: 0,1 m

2

K/W

0

0

24 26 28 30 32 34 36 38 40 42 44 46 48 50 52

14

17

18

19

20

21

Temperatura di mandata [°C]

P

o

t

e

n

z

a

i

n

r

i

s

c

a

l

d

a

m

e

n

t

o

[

W

/

m

2

]

P

o

t

e

n

z

a

i

n

r

a

f

f

r

e

s

c

a

m

e

n

t

o

[

W

/

m

2

]

Temperatura di mandata [°C]

Supporto esistente

Massetto Livellina 15 mm

Lastra Gessofibra 25 mm

Massetto Autolivellante 35 mm

70

60

50

40

30

20

10

15

16
