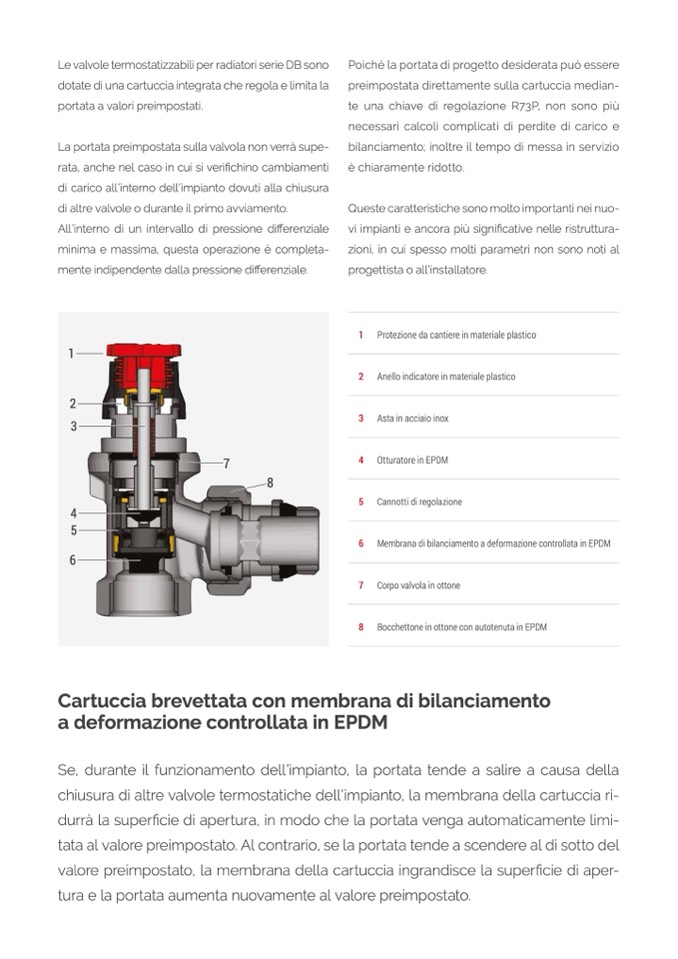

Le valvole termostatizzabili per radiatori serie DB sono

dotate di una cartuccia integrata che regola e limita la

portata a valori preimpostati.

La portata preimpostata sulla valvola non verrà supe-

rata, anche nel caso in cui si verifichino cambiamenti

di carico all’interno dell’impianto dovuti alla chiusura

di altre valvole o durante il primo avviamento.

All’interno di un intervallo di pressione differenziale

minima e massima, questa operazione è completa-

mente indipendente dalla pressione differenziale.

Poiché la portata di progetto desiderata può essere

preimpostata direttamente sulla cartuccia median-

te una chiave di regolazione R73P, non sono più

necessari calcoli complicati di perdite di carico e

bilanciamento; inoltre il tempo di messa in servizio

è chiaramente ridotto.

Queste caratteristiche sono molto importanti nei nuo-

vi impianti e ancora più significative nelle ristruttura-

zioni, in cui spesso molti parametri non sono noti al

progettista o all’installatore.

1 Protezione da cantiere in materiale plastico

2 Anello indicatore in materiale plastico

3 Asta in acciaio inox

4 Otturatore in EPDM

5 Cannotti di regolazione

6 Membrana di bilanciamento a deformazione controllata in EPDM

7 Corpo valvola in ottone

8 Bocchettone in ottone con autotenuta in EPDM

1

2

3

4

5

6

7

8

Cartuccia brevettata con membrana di bilanciamento

a deformazione controllata in EPDM

Se, durante il funzionamento dell’impianto, la portata tende a salire a causa della

chiusura di altre valvole termostatiche dell’impianto, la membrana della cartuccia ri-

durrà la superficie di apertura, in modo che la portata venga automaticamente limi-

tata al valore preimpostato. Al contrario, se la portata tende a scendere al di sotto del

valore preimpostato, la membrana della cartuccia ingrandisce la superficie di aper-

tura e la portata aumenta nuovamente al valore preimpostato.
