NSIX-NSIXE
Dati di esercizio T -10° +120°C
Serbatoi Aria Verticali
Operating data T -10° +120°C
P 8 bar -11.5 bar
Vertical Air Vessels

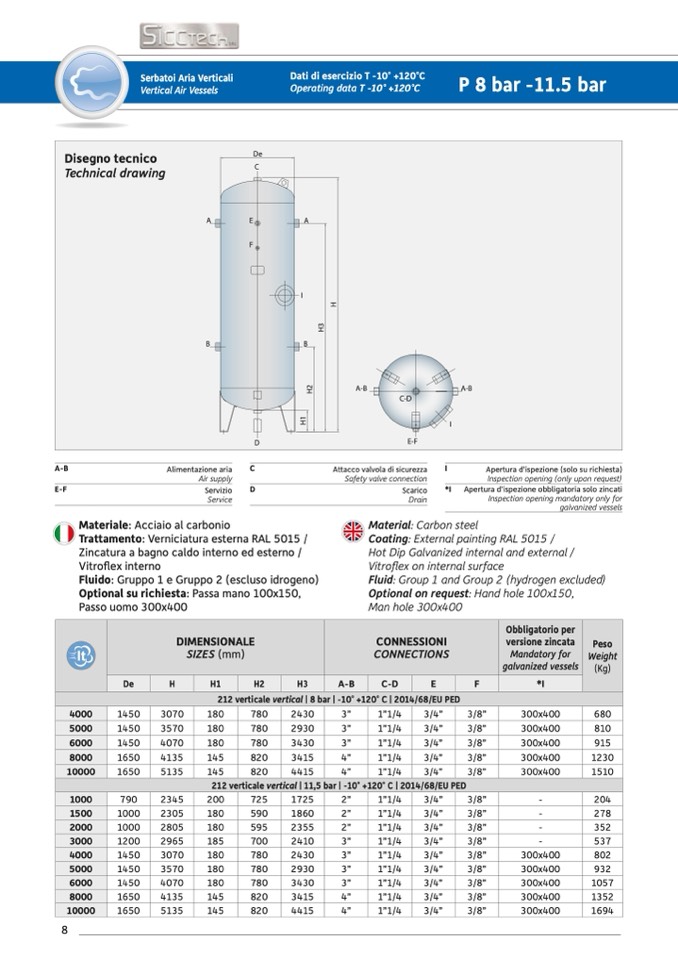

Disegno tecnico
Technical drawing
De
C
E
F
A
I
B
A
B
A-B
A-B
D
C-D
I
E-F
A-B
E-F
Alimentazione aria
Air supply
Servizio
Service
C
D
Attacco valvola di sicurezza
Safety valve connection
Scarico
Drain
I
Apertura d’ispezione (solo su richiesta)
Inspection opening (only upon request)
*I
Apertura d’ispezione obbligatoria solo zincati
Inspection opening mandatory only for
galvanized vessels
Materiale: Acciaio al carbonio
Trattamento: Verniciatura esterna RAL 5015 /
Zincatura a bagno caldo interno ed esterno /
Vitroflex interno
Fluido: Gruppo 1 e Gruppo 2 (escluso idrogeno)
Optional su richiesta: Passa mano 100x150,
Passo uomo 300x400
Material: Carbon steel
Coating: External painting RAL 5015 /
Hot Dip Galvanized internal and external /
Vitroflex on internal surface
Fluid: Group 1 and Group 2 (hydrogen excluded)
Optional on request: Hand hole 100x150,
Man hole 300x400
lt
DIMENSIONALE
SIZES (mm)
CONNESSIONI
CONNECTIONS
Obbligatorio per
versione zincata
Mandatory for
galvanized vessels
Peso
Weight
(Kg)
De
H
H1
H2
H3
A-B
C-D
E
F
*I
212 verticale vertical | 8 bar | -10° +120° C | 2014/68/EU PED
4000
1450
3070
180
780
2430
3”
1”1/4
3/4”
3/8”
300x400
680
5000
1450
3570
180
780
2930
3”
1”1/4
3/4”
3/8”
300x400
810
6000
1450
4070
180
780
3430
3”
1”1/4
3/4”
3/8”
300x400
915
8000
1650
4135
145
820
3415
4”
1”1/4
3/4”
3/8”
300x400
1230
10000
1650
5135
145
820
4415
4”
1”1/4
3/4”
3/8”
300x400
1510
212 verticale vertical | 11,5 bar | -10° +120° C | 2014/68/EU PED
1000
790
2345
200
725
1725
2”
1”1/4
3/4”
3/8”
-
204
1500
1000
2305
180
590
1860
2”
1”1/4
3/4”
3/8”
-
278
2000
1000
2805
180
595
2355
2”
1”1/4
3/4”
3/8”
-
352
3000
1200
2965
185
700
2410
3”
1”1/4
3/4”
3/8”
-
537
4000
1450
3070
180
780
2430
3”
1”1/4
3/4”
3/8”
300x400
802
5000
1450
3570
180
780
2930
3”
1”1/4
3/4”
3/8”
300x400
932
6000
1450
4070
180
780
3430
3”
1”1/4
3/4”
3/8”
300x400
1057
8000
1650
4135
145
820
3415
4”
1”1/4
3/4”
3/8”
300x400
1352
10000
1650
5135
145
820
4415
4”
1”1/4
3/4”
3/8”
300x400
1694
8
H
1
H
2
H
3
H
