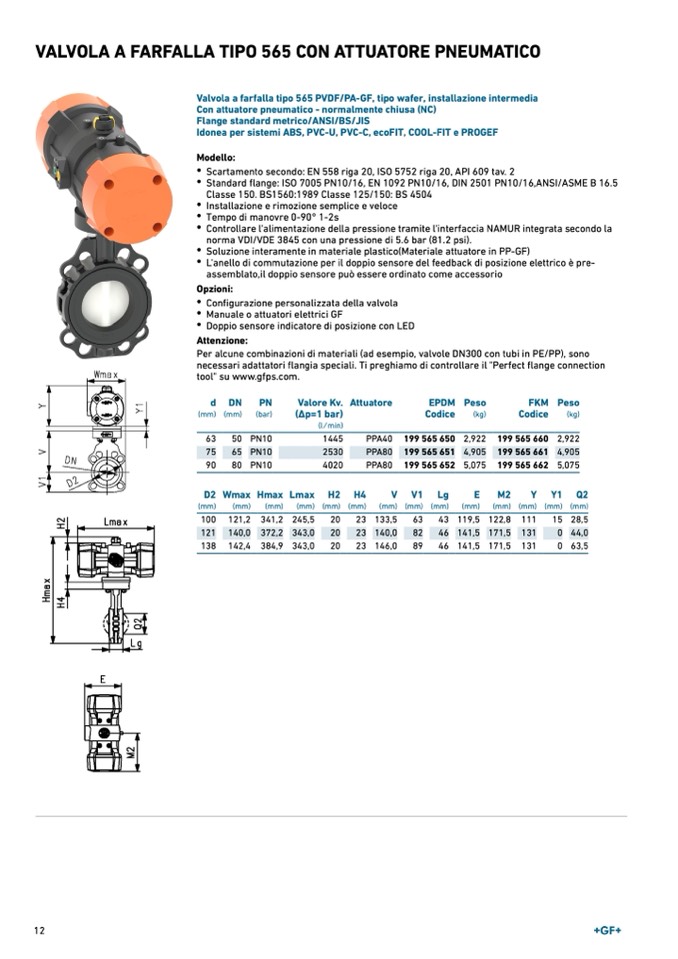

VALVOLA A FARFALLA TIPO 565 CON ATTUATORE PNEUMATICO
Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore pneumatico - normalmente chiusa (NC)
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
•
Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
•
Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
•
Installazione e rimozione semplice e veloce
•
Tempo di manovre 0-90° 1-2s
•
Controllare l'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
•
Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
•
L'anello di commutazione per il doppio sensore del feedback di posizione elettrico
è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
•
Configurazione personalizzata della valvola
•
Manuale o attuatori elettrici GF
•
Doppio sensore indicatore di posizione con LED
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d DN
PN
(mm) (mm)
(bar)
63
50 PN10
75
65 PN10
90
80 PN10
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
1445
2530
4020
Attuatore
PPA40
PPA80
PPA80
EPDM
Codice
199 565 650
199 565 651
199 565 652
Peso
(kg)
2,922
4,905
5,075
FKM
Codice
199 565 660
199 565 661
199 565 662
Peso
(kg)
2,922
4,905
5,075
D2WmaxHmaxLmax H2 H4
V V1 Lg
E
M2
Y Y1 Q2
(mm)
(mm)
(mm)
(mm) (mm) (mm)
(mm) (mm) (mm)
(mm)
(mm) (mm) (mm) (mm)
100 121,2 341,2 245,5
20
23 133,5
63
43 119,5 122,8 111
15 28,5
121 140,0 372,2 343,0
20
23 140,0
82
46 141,5 171,5 131
0 44,0
138 142,4 384,9 343,0
20
23 146,0
89
46 141,5 171,5 131
0 63,5
