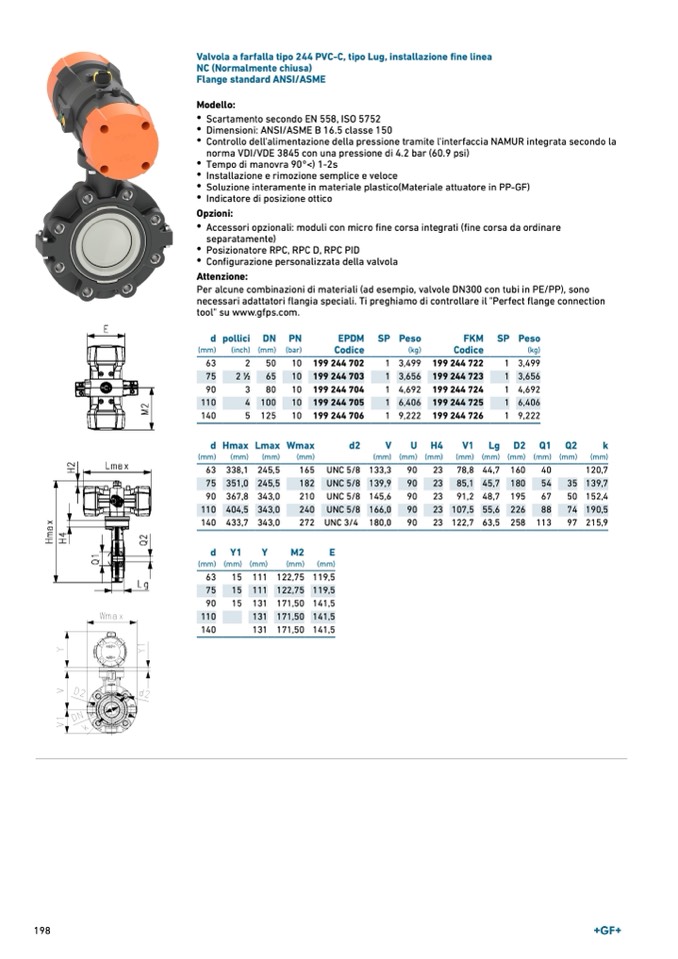

Valvola a farfalla tipo 244 PVC-C, tipo Lug, installazione fine linea
NC (Normalmente chiusa)
Flange standard ANSI/ASME
Modello:
•
Scartamento secondo EN 558, ISO 5752
•
Dimensioni: ANSI/ASME B 16.5 classe 150
•
Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
•
Tempo di manovra 90°<) 1-2s
•
Installazione e rimozione semplice e veloce
•
Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
•
Indicatore di posizione ottico
Opzioni:
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
•
Posizionatore RPC, RPC D, RPC PID
•
Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
(mm)
63
75
90
110
140
(inch)
d pollici
DN PN
(mm) (bar)
EPDM
Codice
199 244 702
199 244 703
199 244 704
199 244 705
199 244 706
SP Peso
FKM
(kg)
Codice
(kg)
SP Peso
2
50
10
2
1
∕
2
65
10
3
80
10
4 100
10
5 125
10
1 3,499 199 244 722
1 3,656 199 244 723
1 4,692 199 244 724
1 6,406 199 244 725
1 9,222 199 244 726
1 3,499
1 3,656
1 4,692
1 6,406
1 9,222
(mm)
63
75
90
110
140
d
(mm)
(mm)
(mm)
338,1 245,5
165
351,0 245,5
182
367,8 343,0
210
404,5 343,0
240
433,7 343,0
272
(mm) (mm) (mm)
(mm) (mm)
(mm) (mm) (mm)
160
40
180
54
35
195
67
50
226
88
74
258 113
97
(mm)
120,7
139,7
152,4
190,5
215,9
dHmaxLmaxWmax
d
2
V
U
H
4
V
1
L
g
D
2
Q
1
Q
2
k
UNC 5/8
UNC 5/8
UNC 5/8
UNC 5/8
UNC 3/4
133,3
90
139,9
90
145,6
90
166,0
90
180,0
90
23 78,8 44,7
23 85,1 45,7
23 91,2 48,7
23 107,5 55,6
23 122,7 63,5
Y1
Y
M2
E
(mm) (mm) (mm)
(mm)
(mm)
63
75
90
110
140
15 111 122,75 119,5
15 111 122,75 119,5
15 131 171,50 141,5
131 171,50 141,5
131 171,50 141,5
