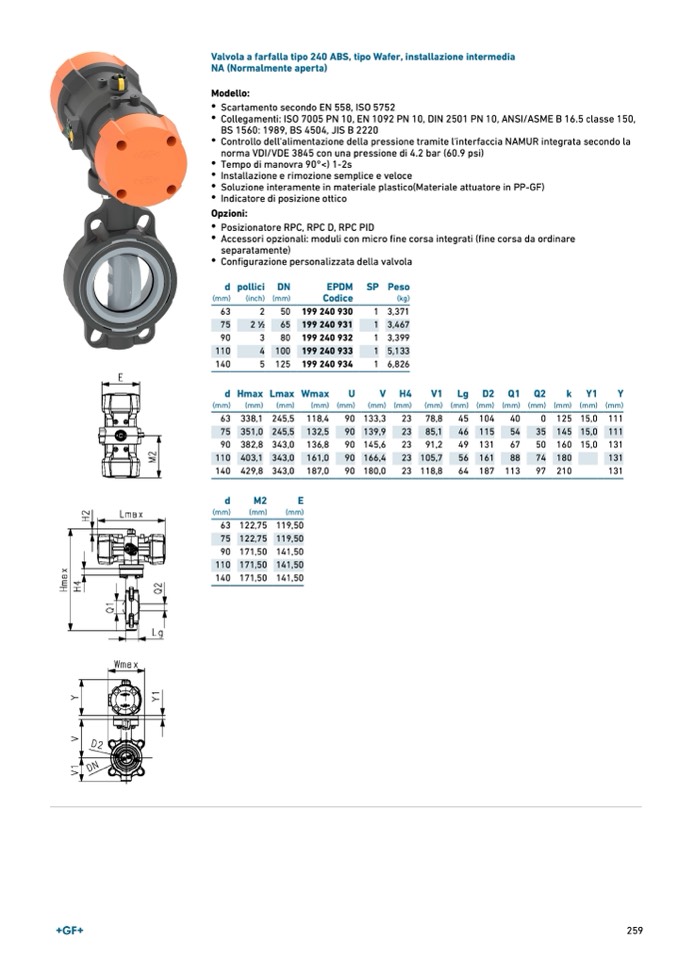

Valvola a farfalla tipo 240 ABS, tipo Wafer, installazione intermedia
NA (Normalmente aperta)
Modello:
•
Scartamento secondo EN 558, ISO 5752
•
Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
•
Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
•
Tempo di manovra 90°<) 1-2s
•
Installazione e rimozione semplice e veloce
•
Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
•
Indicatore di posizione ottico
Opzioni:
•
Posizionatore RPC, RPC D, RPC PID
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
•
Configurazione personalizzata della valvola
(mm)
63
75
90
110
140
(inch) (mm)
2
50
2
1
∕
2
65
3
80
4 100
5 125
EPDM
Codice
(kg)
d pollici DN
SP Peso
199 240 930
199 240 931
199 240 932
199 240 933
199 240 934
1 3,371
1 3,467
1 3,399
1 5,133
1 6,826
dHmaxLmaxWmax
U
V
H4
V
1
L
g
D
2
Q
1
Q2
k
Y1
Y
(mm)
(mm)
(mm)
(mm) (mm)
(mm) (mm)
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 338,1 245,5 118,4
90 133,3
23 78,8
45 104
40
0 125
75 351,0 245,5 132,5
90 139,9
23 85,1
46 115
54
35 145
90 382,8 343,0 136,8
90 145,6
23 91,2
49 131
67
50 160
110 403,1 343,0 161,0
90 166,4
23 105,7
56 161
88
74 180
140 429,8 343,0 187,0
90 180,0
23 118,8
64 187 113
97 210
d
M2
E
(mm)
(mm)
(mm)
63 122,75 119,50
75 122,75 119,50
90 171,50 141,50
110 171,50 141,50
140 171,50 141,50
15,0 111
15,0 111
15,0 131
131
131
