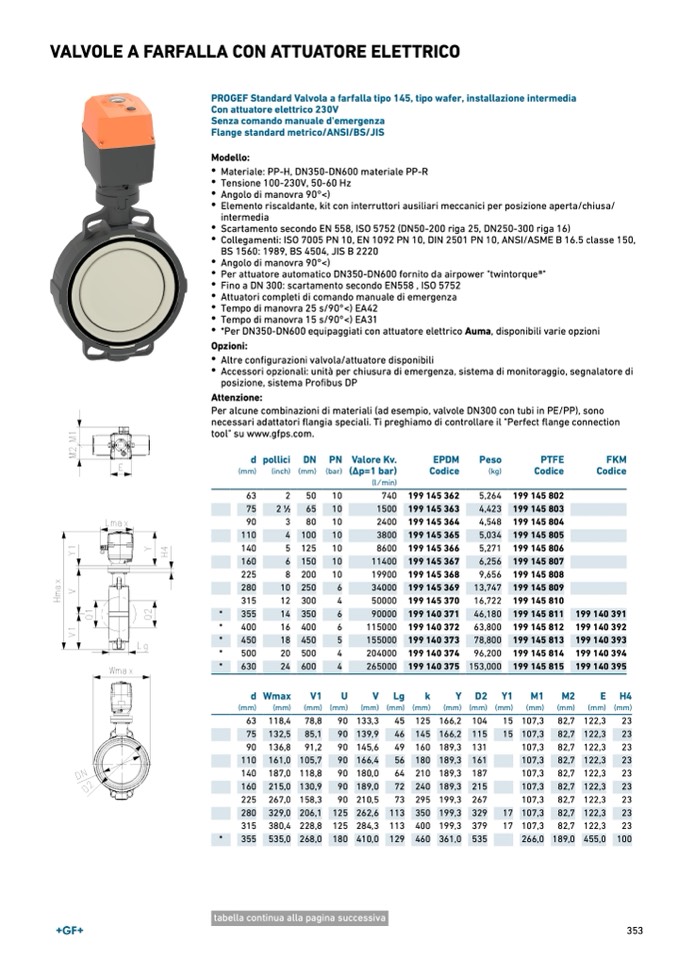

VALVOLE A FARFALLA CON ATTUATORE ELETTRICO
PROGEF Standard Valvola a farfalla tipo 145, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
•
Materiale: PP-H, DN350-DN600 materiale PP-R
•
Tensione 100-230V, 50-60 Hz
•
Angolo di manovra 90°<)
•
Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
•
Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
•
Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
•
Angolo di manovra 90°<)
•
Per attuatore automatico DN350-DN600 fornito da airpower "twintorque®"
•
Fino a DN 300: scartamento secondo EN558 , ISO 5752
•
Attuatori completi di comando manuale di emergenza
•
Tempo di manovra 25 s/90°<) EA42
•
Tempo di manovra 15 s/90°<) EA31
•
*Per DN350-DN600 equipaggiati con attuatore elettrico Auma, disponibili varie opzioni
Opzioni:
•
Altre configurazioni valvola/attuatore disponibili
•
Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d pollici DN PN
(mm)
(inch) (mm) (bar)
63
2
50
10
75
2
1
∕
2
65
10
90
3
80
10
110
4 100
10
140
5 125
10
160
6 150
10
225
8 200
10
280
10 250
6
315
12 300
4
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
740
1500
2400
3800
8600
11400
19900
34000
50000
90000
115000
155000
204000
265000
EPDM
Codice
199 145 362
199 145 363
199 145 364
199 145 365
199 145 366
199 145 367
199 145 368
199 145 369
199 145 370
199 140 371
199 140 372
199 140 373
199 140 374
199 140 375
Peso
PTFE
(kg)
Codice
5,264 199 145 802
4,423 199 145 803
4,548 199 145 804
5,034 199 145 805
5,271 199 145 806
6,256 199 145 807
9,656 199 145 808
13,747 199 145 809
16,722 199 145 810
46,180 199 145 811
63,800 199 145 812
78,800 199 145 813
96,200 199 145 814
153,000 199 145 815
FKM
Codice
199 140 391
199 140 392
199 140 393
199 140 394
199 140 395
*
355
*
400
*
450
*
500
*
630
14 350
6
16 400
6
18 450
5
20 500
4
24 600
4
dWma
x
V
1
U
V
L
g
k
Y
D
2
Y
1
M
1
M2
E
H4
(mm)
(mm)
(mm) (mm)
(mm) (mm) (mm)
(mm) (mm) (mm)
(mm)
(mm)
(mm) (mm)
63 118,4 78,8
90 133,3
45 125 166,2 104
75 132,5 85,1
90 139,9
46 145 166,2 115
90 136,8 91,2
90 145,6
49 160 189,3 131
110 161,0 105,7
90 166,4
56 180 189,3 161
140 187,0 118,8
90 180,0
64 210 189,3 187
160 215,0 130,9
90 189,0
72 240 189,3 215
225 267,0 158,3
90 210,5
73 295 199,3 267
280 329,0 206,1 125 262,6 113 350 199,3 329
315 380,4 228,8 125 284,3 113 400 199,3 379
*
355 535,0 268,0 180 410,0 129 460 361,0 535
15 107,3 82,7 122,3
23
15 107,3 82,7 122,3
23
107,3 82,7 122,3
23
107,3 82,7 122,3
23
107,3 82,7 122,3
23
107,3 82,7 122,3
23
107,3 82,7 122,3
23
17 107,3 82,7 122,3
23
17 107,3 82,7 122,3
23
266,0 189,0 455,0 100
tabella continua alla pagina successiva
353
