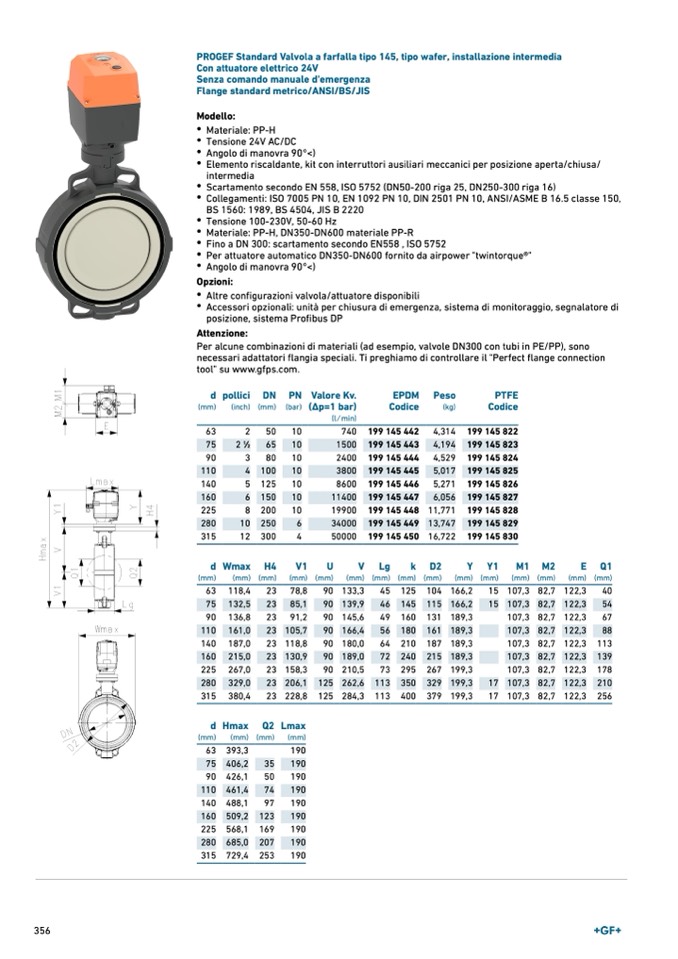

PROGEF Standard Valvola a farfalla tipo 145, tipo wafer, installazione intermedia
Con attuatore elettrico 24V
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
•
Materiale: PP-H
•
Tensione 24V AC/DC
•
Angolo di manovra 90°<)
•
Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
•
Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
•
Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
•
Tensione 100-230V, 50-60 Hz
•
Materiale: PP-H, DN350-DN600 materiale PP-R
•
Fino a DN 300: scartamento secondo EN558 , ISO 5752
•
Per attuatore automatico DN350-DN600 fornito da airpower "twintorque®"
•
Angolo di manovra 90°<)
Opzioni:
•
Altre configurazioni valvola/attuatore disponibili
•
Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d
(mm)
63
75
90
110
140
160
225
280
315
pollici DN PN
(inch) (mm) (bar)
2
50
10
2
1
∕
2
65
10
3
80
10
4 100
10
5 125
10
6 150
10
8 200
10
10 250
6
12 300
4
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
740
1500
2400
3800
8600
11400
19900
34000
50000
EPDM
Codice
199 145 442
199 145 443
199 145 444
199 145 445
199 145 446
199 145 447
199 145 448
199 145 449
199 145 450
Peso
(kg)
4,314
4,194
4,529
5,017
5,271
6,056
11,771
13,747
16,722
PTFE
Codice
199 145 822
199 145 823
199 145 824
199 145 825
199 145 826
199 145 827
199 145 828
199 145 829
199 145 830
Y
Y
1
M
1
M2
E
Q1
dWma
x
H
4
V
1
U
V
L
g
k
D2
(mm)
(mm) (mm)
(mm) (mm)
(mm) (mm) (mm) (mm)
(mm) (mm)
(mm) (mm)
(mm) (mm)
63 118,4
23 78,8
90 133,3
45 125 104 166,2
75 132,5
23 85,1
90 139,9
46 145 115 166,2
90 136,8
23 91,2
90 145,6
49 160 131 189,3
110 161,0
23 105,7
90 166,4
56 180 161 189,3
140 187,0
23 118,8
90 180,0
64 210 187 189,3
160 215,0
23 130,9
90 189,0
72 240 215 189,3
225 267,0
23 158,3
90 210,5
73 295 267 199,3
280 329,0
23 206,1 125 262,6 113 350 329 199,3
315 380,4
23 228,8 125 284,3 113 400 379 199,3
d Hmax Q2 Lmax
(mm)
(mm) (mm)
(mm)
63 393,3
190
75 406,2
35
190
90 426,1
50
190
110 461,4
74
190
140 488,1
97
190
160 509,2 123
190
225 568,1 169
190
280 685,0 207
190
315 729,4 253
190
15 107,3 82,7 122,3
40
15 107,3 82,7 122,3
54
107,3 82,7 122,3
67
107,3 82,7 122,3
88
107,3 82,7 122,3 113
107,3 82,7 122,3 139
107,3 82,7 122,3 178
17 107,3 82,7 122,3 210
17 107,3 82,7 122,3 256
356
