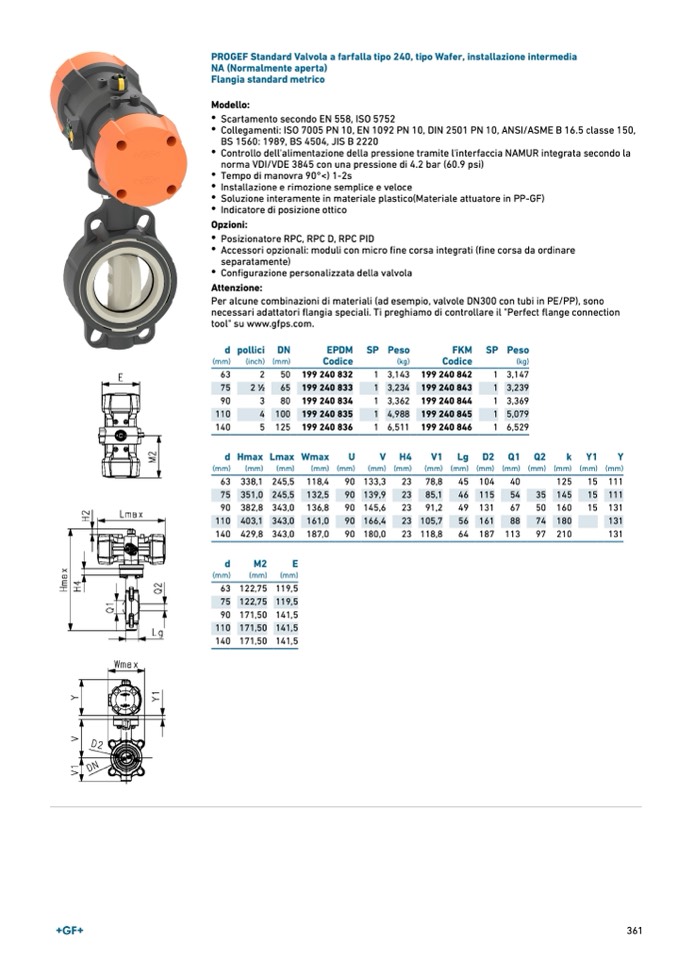

PROGEF Standard Valvola a farfalla tipo 240, tipo Wafer, installazione intermedia
NA (Normalmente aperta)
Flangia standard metrico
Modello:
•
Scartamento secondo EN 558, ISO 5752
•
Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
•
Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
•
Tempo di manovra 90°<) 1-2s
•
Installazione e rimozione semplice e veloce
•
Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
•
Indicatore di posizione ottico
Opzioni:
•
Posizionatore RPC, RPC D, RPC PID
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
•
Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
(mm)
63
75
90
110
140
(inch) (mm)
2
50
2
1
∕
2
65
3
80
4 100
5 125
FKM
Codice
(kg)
d pollici DN
EPDM
Codice
199 240 832
199 240 833
199 240 834
199 240 835
199 240 836
SP Peso
(kg)
1 3,143
1 3,234
1 3,362
1 4,988
1 6,511
V
H4
(mm) (mm)
SP Peso
199 240 842
199 240 843
199 240 844
199 240 845
199 240 846
1 3,147
1 3,239
1 3,369
1 5,079
1 6,529
dHmaxLmaxWmax
U
(mm)
(mm)
(mm)
(mm) (mm)
V
1
L
g
D
2
Q
1
Q2
k
Y1
Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
125
15 111
35 145
15 111
50 160
15 131
63 338,1 245,5
75 351,0 245,5
90 382,8 343,0
110 403,1 343,0
140 429,8 343,0
d
M2
E
(mm)
(mm)
(mm)
63 122,75 119,5
75 122,75 119,5
90 171,50 141,5
110 171,50 141,5
140 171,50 141,5
118,4
90
132,5
90
136,8
90
161,0
90
187,0
90
78,8
45 104
40
85,1
46 115
54
91,2
49 131
67
133,3
23
139,9
23
145,6
23
166,4
23 105,7
56 161
88
180,0
23 118,8
64 187 113
74 180
97 210
131
131
