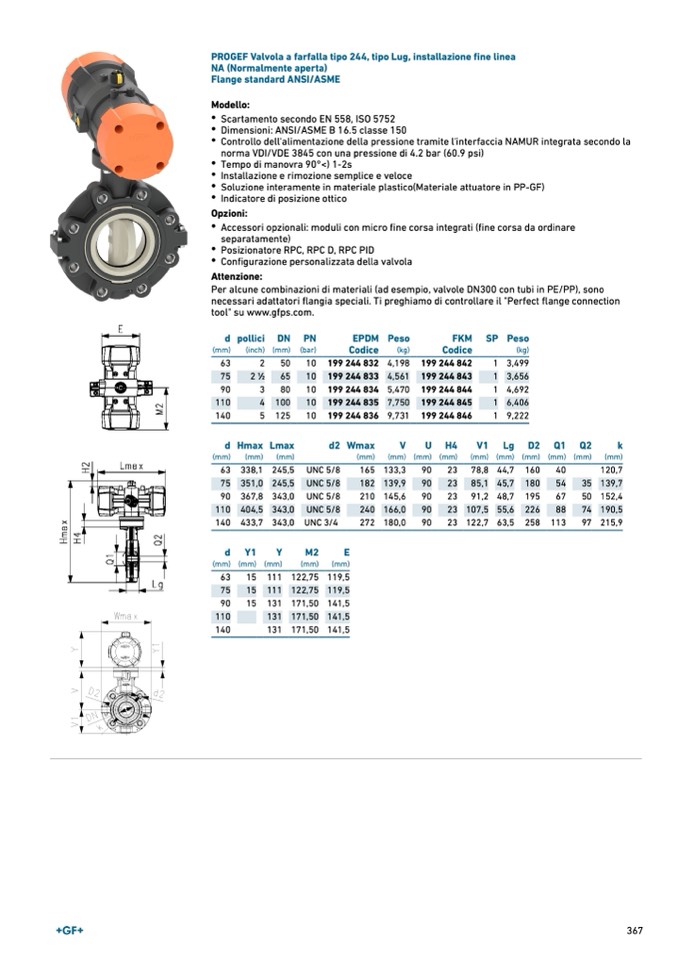

PROGEF Valvola a farfalla tipo 244, tipo Lug, installazione fine linea
NA (Normalmente aperta)
Flange standard ANSI/ASME
Modello:
•
Scartamento secondo EN 558, ISO 5752
•
Dimensioni: ANSI/ASME B 16.5 classe 150
•
Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
•
Tempo di manovra 90°<) 1-2s
•
Installazione e rimozione semplice e veloce
•
Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
•
Indicatore di posizione ottico
Opzioni:
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
•
Posizionatore RPC, RPC D, RPC PID
•
Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
(mm)
63
75
90
110
140
(inch) (mm) (bar)
2
50
10
2
1
∕
2
65
10
3
80
10
4 100
10
5 125
10
FKM
Codice
(kg)
d pollici DN PN
EPDM
Codice
199 244 832
199 244 833
199 244 834
199 244 835
199 244 836
Peso
(kg)
4,198
4,561
5,470
7,750
9,731
SP Peso
199 244 842
199 244 843
199 244 844
199 244 845
199 244 846
1 3,499
1 3,656
1 4,692
1 6,406
1 9,222
(mm)
63
75
90
110
140
d
(mm)
(mm)
338,1 245,5
351,0 245,5
367,8 343,0
404,5 343,0
433,7 343,0
(mm)
(mm) (mm) (mm)
(mm) (mm) (mm) (mm) (mm)
(mm)
120,7
139,7
152,4
190,5
215,9
dHmaxLmax
d2Wma
x
V
U
H
4
V
1
L
g
D
2
Q
1
Q
2
k
UNC 5/8
UNC 5/8
UNC 5/8
UNC 5/8
UNC 3/4
165 133,3
182 139,9
210 145,6
240 166,0
272 180,0
90
23
90
23
90
23
90
23
90
23
78,8 44,7 160
40
85,1 45,7 180
54
35
91,2 48,7 195
67
50
107,5 55,6 226
88
74
122,7 63,5 258 113
97
Y1
Y
M2
E
(mm) (mm) (mm)
(mm)
(mm)
63
75
90
110
140
15 111 122,75 119,5
15 111 122,75 119,5
15 131 171,50 141,5
131 171,50 141,5
131 171,50 141,5
367
