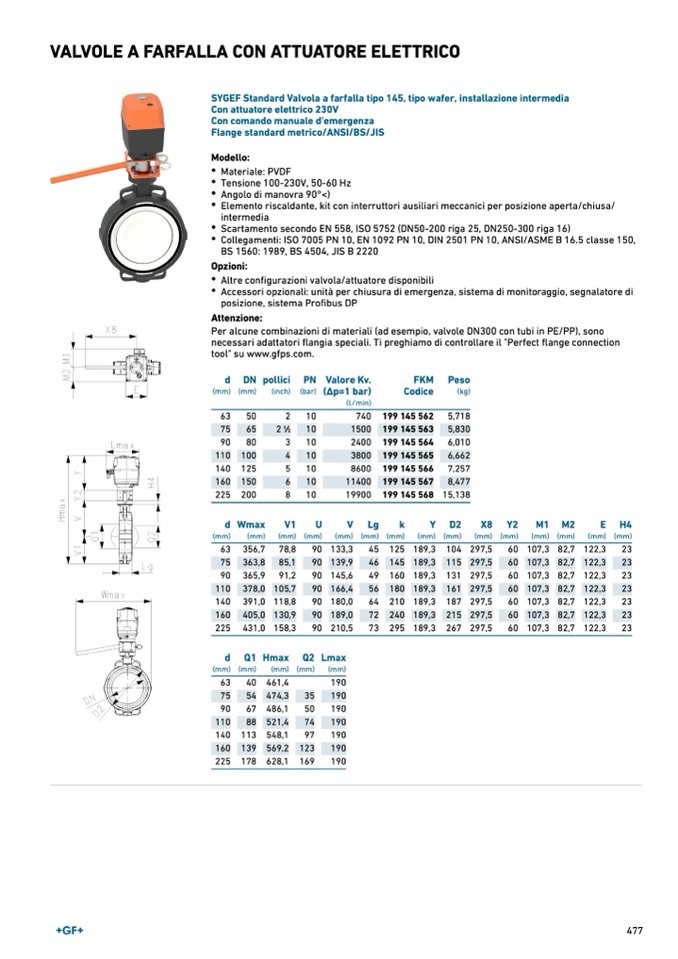

VALVOLE A FARFALLA CON ATTUATORE ELETTRICO
SYGEF Standard Valvola a farfalla tipo 145, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Con comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
•
Materiale: PVDF
•
Tensione 100-230V, 50-60 Hz
•
Angolo di manovra 90°<)
•
Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
•
Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
•
Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Opzioni:
•
Altre configurazioni valvola/attuatore disponibili
•
Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d
(mm)
63
75
90
110
140
160
225
DN pollici
(mm)
(inch)
50
2
65
2
1
∕
2
80
3
100
4
125
5
150
6
200
8
PN Valore Kv.
(bar)
(Δp=1 bar)
(l ⁄ min)
10
740
10
1500
10
2400
10
3800
10
8600
10
11400
10
19900
FKM
Codice
199 145 562
199 145 563
199 145 564
199 145 565
199 145 566
199 145 567
199 145 568
Peso
(kg)
5,718
5,830
6,010
6,662
7,257
8,477
15,138
dWma
x
V
1
U
V
L
g
k
Y
D
2
X
8
Y
2
M
1
M2
E
H4
(mm)
(mm)
(mm) (mm)
(mm) (mm) (mm)
(mm) (mm)
(mm) (mm)
(mm) (mm)
(mm) (mm)
63 356,7 78,8
90 133,3
45 125 189,3 104 297,5
60 107,3 82,7 122,3
23
75 363,8 85,1
90 139,9
46 145 189,3 115 297,5
60 107,3 82,7 122,3
23
90 365,9 91,2
90 145,6
49 160 189,3 131 297,5
60 107,3 82,7 122,3
23
110 378,0 105,7
90 166,4
56 180 189,3 161 297,5
60 107,3 82,7 122,3
23
140 391,0 118,8
90 180,0
64 210 189,3 187 297,5
60 107,3 82,7 122,3
23
160 405,0 130,9
90 189,0
72 240 189,3 215 297,5
60 107,3 82,7 122,3
23
225 431,0 158,3
90 210,5
73 295 189,3 267 297,5
60 107,3 82,7 122,3
23
d Q1 Hmax Q2 Lmax
(mm) (mm)
(mm) (mm)
(mm)
63
40 461,4
190
75
54 474,3
90
67 486,1
110
88 521,4
140 113 548,1
160 139 569,2
225 178 628,1
35
190
50
190
74
190
97
190
123
190
169
190
477
