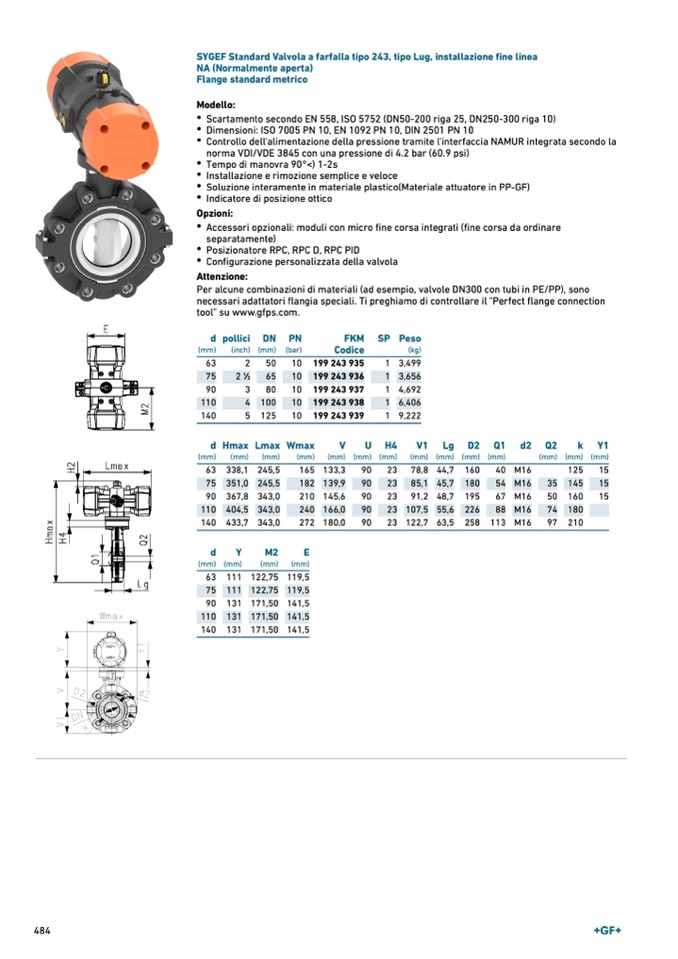

SYGEF Standard Valvola a farfalla tipo 243, tipo Lug, installazione fine linea
NA (Normalmente aperta)
Flange standard metrico
Modello:
•
Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
•
Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
•
Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
•
Tempo di manovra 90°<) 1-2s
•
Installazione e rimozione semplice e veloce
•
Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
•
Indicatore di posizione ottico
Opzioni:
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
•
Posizionatore RPC, RPC D, RPC PID
•
Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
(mm)
63
75
90
110
140
(inch)
FKM
Codice
(kg)
d pollici
DN PN
(mm) (bar)
SP Peso
2
50
10
2
1
∕
2
65
10
3
80
10
4 100
10
5 125
10
199 243 935
199 243 936
199 243 937
199 243 938
199 243 939
1 3,499
1 3,656
1 4,692
1 6,406
1 9,222
dHmaxLmaxWmax
V
U
H4
V
1
L
g
D
2
Q
1
d
2
Q2
k
Y1
(mm)
(mm)
(mm)
(mm)
(mm) (mm) (mm)
(mm) (mm) (mm) (mm)
(mm) (mm) (mm)
63 338,1 245,5
165 133,3
90
23 78,8 44,7 160
40 M16
75 351,0 245,5
182 139,9
90
23 85,1 45,7 180
54 M16
35
90 367,8 343,0
210 145,6
90
23 91,2 48,7 195
67 M16
50
125
15
145
15
160
15
110 404,5 343,0
240 166,0
90
23 107,5 55,6 226
88 M16
74 180
140 433,7 343,0
272 180,0
90
23 122,7 63,5 258 113 M16
97 210
d
Y
M2
E
(mm) (mm)
(mm)
(mm)
63 111 122,75 119,5
75 111 122,75 119,5
90 131 171,50 141,5
110 131 171,50 141,5
140 131 171,50 141,5
