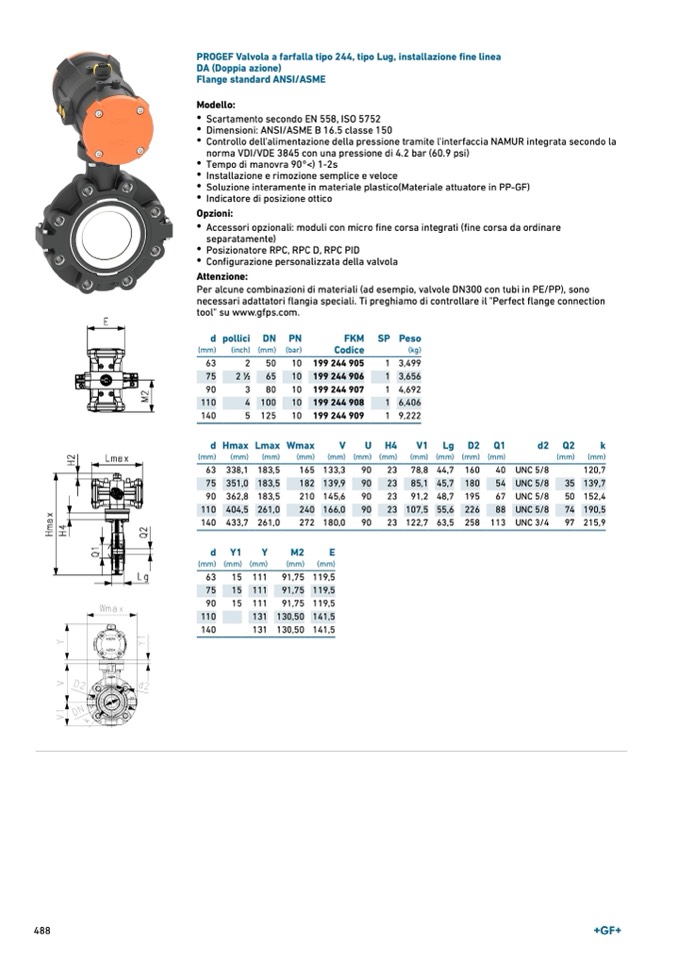

PROGEF Valvola a farfalla tipo 244, tipo Lug, installazione fine linea
DA (Doppia azione)
Flange standard ANSI/ASME
Modello:
•
Scartamento secondo EN 558, ISO 5752
•
Dimensioni: ANSI/ASME B 16.5 classe 150
•
Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
•
Tempo di manovra 90°<) 1-2s
•
Installazione e rimozione semplice e veloce
•
Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
•
Indicatore di posizione ottico
Opzioni:
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
•
Posizionatore RPC, RPC D, RPC PID
•
Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
(mm)
63
75
90
110
140
(inch) (mm) (bar)
2
50
10
2
1
∕
2
65
10
3
80
10
4 100
10
5 125
10
FKM
Codice
(kg)
d pollici DN PN
SP Peso
199 244 905
199 244 906
199 244 907
199 244 908
199 244 909
1 3,499
1 3,656
1 4,692
1 6,406
1 9,222
H4
V1 Lg D2 Q1
dHmaxLmaxWmax
V
U
d2 Q2
k
(mm)
63
75
90
110
140
d
(mm)
(mm)
338,1 183,5
351,0 183,5
362,8 183,5
404,5 261,0
433,7 261,0
(mm)
(mm) (mm) (mm)
(mm) (mm) (mm) (mm)
(mm)
(mm)
120,7
35 139,7
50 152,4
74 190,5
97 215,9
165 133,3
90
182 139,9
90
210 145,6
90
240 166,0
90
272 180,0
90
23 78,8 44,7 160
40
23 85,1 45,7 180
54
23 91,2 48,7 195
67
23 107,5 55,6 226
88
23 122,7 63,5 258 113
UNC 5/8
UNC 5/8
UNC 5/8
UNC 5/8
UNC 3/4
Y1
Y
M2
E
(mm) (mm) (mm)
(mm)
(mm)
63
75
90
110
140
15 111
91,75 119,5
15 111
91,75 119,5
15 111
91,75 119,5
131 130,50 141,5
131 130,50 141,5
488
