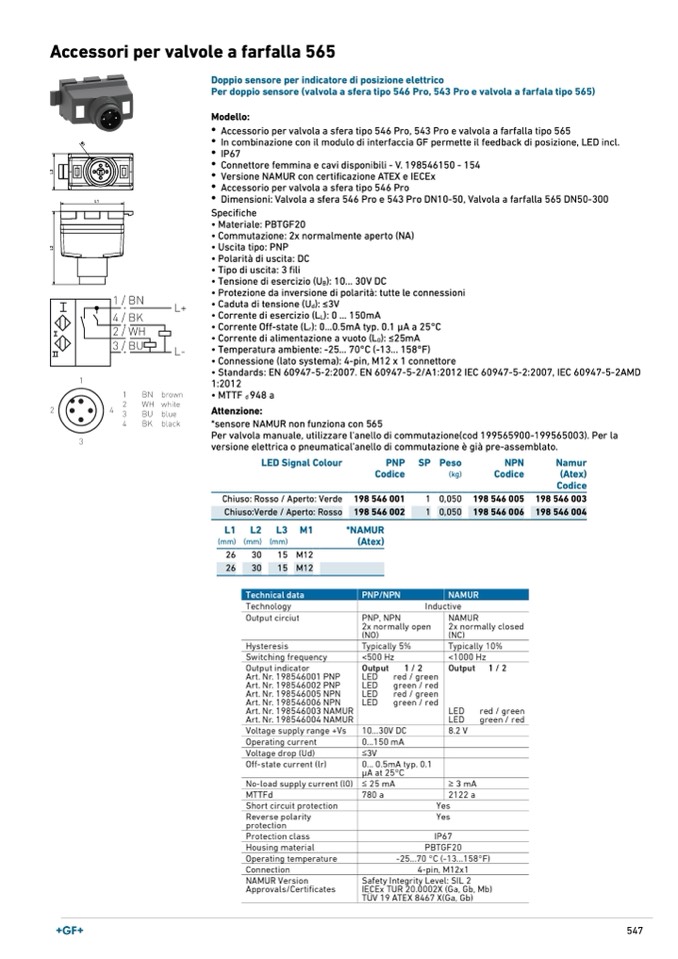

Accessori per valvole a farfalla 565

Doppio sensore per indicatore di posizione elettrico

Per doppio sensore (valvola a sfera tipo 546 Pro, 543 Pro e valvola a farfala tipo 565)

Modello:

•

Accessorio per valvola a sfera tipo 546 Pro, 543 Pro e valvola a farfalla tipo 565

•

In combinazione con il modulo di interfaccia GF permette il feedback di posizione, LED incl.

•

IP67

•

Connettore femmina e cavi disponibili - V. 198546150 - 154

•

Versione NAMUR con certificazione ATEX e IECEx

•

Accessorio per valvola a sfera tipo 546 Pro

•

Dimensioni: Valvola a sfera 546 Pro e 543 Pro DN10-50, Valvola a farfalla 565 DN50-300

Specifiche

• Materiale: PBTGF20

• Commutazione: 2x normalmente aperto (NA)

• Uscita tipo: PNP

• Polarità di uscita: DC

• Tipo di uscita: 3 fili

• Tensione di esercizio (U

B

): 10... 30V DC

• Protezione da inversione di polarità: tutte le connessioni

• Caduta di tensione (U

d

): ≤3V

• Corrente di esercizio (L

L

): 0 ... 150mA

• Corrente Off-state (L

r

): 0...0.5mA typ. 0.1 μA a 25°C

• Corrente di alimentazione a vuoto (L

0

): ≤25mA

• Temperatura ambiente: -25... 70°C (-13... 158°F)

• Connessione (lato systema): 4-pin, M12 x 1 connettore

• Standards: EN 60947-5-2:2007. EN 60947-5-2/A1:2012 IEC 60947-5-2:2007, IEC 60947-5-2AMD

1:2012

• MTTF

d

948 a

Attenzione:

*sensore NAMUR non funziona con 565

Per valvola manuale, utilizzare l'anello di commutazione(cod 199565900-199565003). Per la

versione elettrica o pneumatical'anello di commutazione è già pre-assemblato.

LED Signal Colour

Chiuso: Rosso / Aperto: Verde

Chiuso:Verde / Aperto: Rosso

L1 L2 L3 M1

(mm) (mm) (mm)

26

30

15 M12

26

30

15 M12

PNP

Codice

198 546 001

198 546 002

*NAMUR

(Atex)

SP Peso

NPN

(kg)

Codice

1 0,050 198 546 005

1 0,050 198 546 006

Namur

(Atex)

Codice

198 546 003

198 546 004

547
