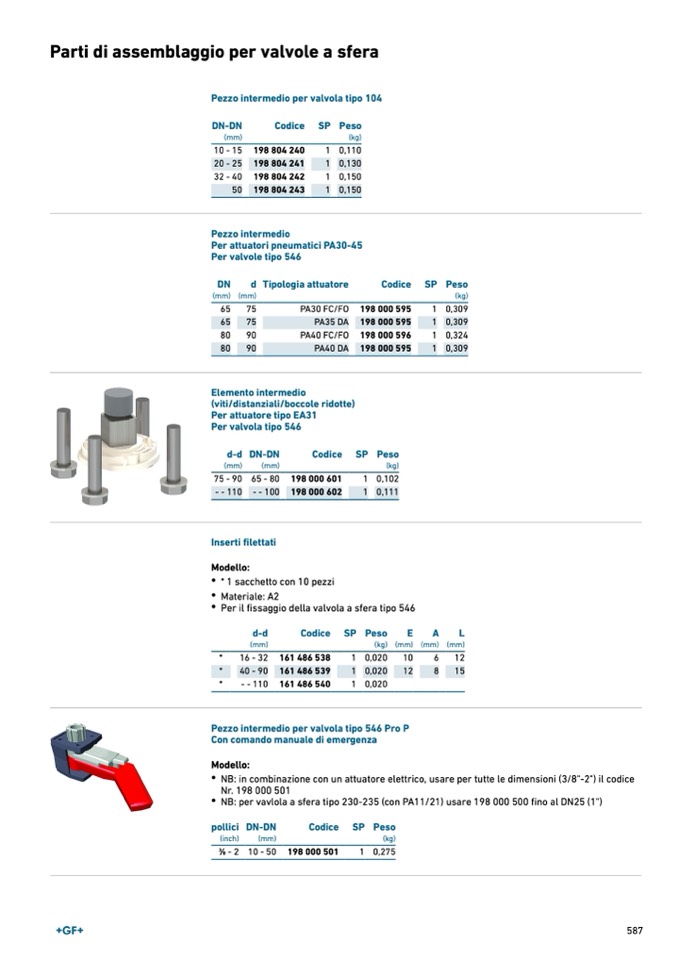

Parti di assemblaggio per valvole a sfera

Pezzo intermedio per valvola tipo 104

DN-DN

(mm)

10 - 15

20 - 25

32 - 40

50

Codice SP

198 804 240

198 804 241

198 804 242

198 804 243

Peso

(kg)

1 0,110

1 0,130

1 0,150

1 0,150

Pezzo intermedio

Per attuatori pneumatici PA30-45

Per valvole tipo 546

DN

d

(mm) (mm)

65

75

65

75

80

90

80

90

Tipologia attuatore

PA30 FC/FO

PA35 DA

PA40 FC/FO

PA40 DA

Codice

198 000 595

198 000 595

198 000 596

198 000 595

SP Peso

(kg)

1 0,309

1 0,309

1 0,324

1 0,309

Elemento intermedio

(viti/distanziali/boccole ridotte)

Per attuatore tipo EA31

Per valvola tipo 546

d-d DN-DN

(mm)

(mm)

75 - 90 65 - 80

- - 110 - - 100

Inserti filettati

Codice SP Peso

198 000 601

198 000 602

(kg)

1 0,102

1 0,111

Modello:

•

* 1 sacchetto con 10 pezzi

•

Materiale: A2

•

Per il fissaggio della valvola a sfera tipo 546

d-d

Codic

e

SPPes

o

E

A

L

(mm)

16 - 32

40 - 90

- - 110

(kg) (mm) (mm) (mm)

*

*

*

161 486 538

161 486 539

161 486 540

1 0,020

10

1 0,020

12

1 0,020

6

12

8

15

Pezzo intermedio per valvola tipo 546 Pro P

Con comando manuale di emergenza

Modello:

•

NB: in combinazione con un attuatore elettrico, usare per tutte le dimensioni (3/8"-2") il codice

Nr. 198 000 501

•

NB: per vavlola a sfera tipo 230-235 (con PA11/21) usare 198 000 500 fino al DN25 (1")

pollici DN-DN

(inch)

(mm)

3

∕

8

- 2 10 - 50

Codice SP Peso

(kg)

198 000 501

1 0,275

587
