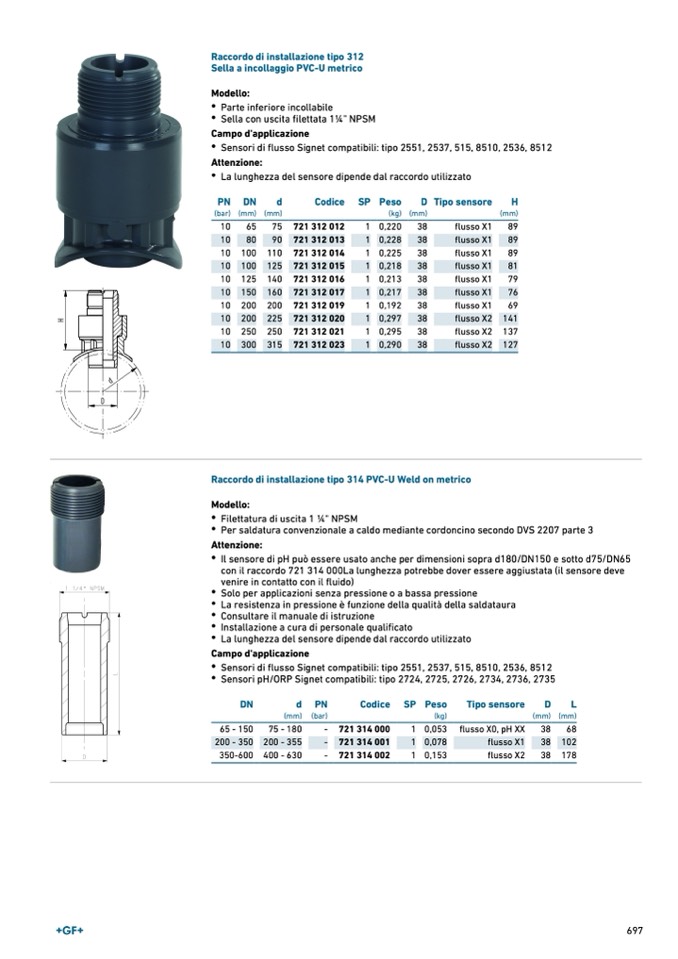

Raccordo di installazione tipo 312
Sella a incollaggio PVC-U metrico
•
Parte inferiore incollabile
•
Sella con uscita filettata 11⁄4" NPSM
Campo d'applicazione
•
Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
Attenzione:
•
La lunghezza del sensore dipende dal raccordo utilizzato
Modello:
PN DN
d
(bar) (mm) (mm)
10
65
75
10
80
90
10 100 110
10 100 125
10 125 140
10 150 160
10 200 200
10 200 225
10 250 250
10 300 315
Codice
721 312 012
721 312 013
721 312 014
721 312 015
721 312 016
721 312 017
721 312 019
721 312 020
721 312 021
721 312 023
SP Peso
D
(kg) (mm)
1 0,220
38
1 0,228
38
1 0,225
38
1 0,218
38
1 0,213
38
1 0,217
38
1 0,192
38
1 0,297
38
1 0,295
38
1 0,290
38
Tipo sensore
H
(mm)
flusso X1
89
flusso X1
89
flusso X1
89
flusso X1
81
flusso X1
79
flusso X1
76
flusso X1
69
flusso X2 141
flusso X2 137
flusso X2 127
Raccordo di installazione tipo 314 PVC-U Weld on metrico
Modello:
•
Filettatura di uscita 1 1⁄4" NPSM
•
Per saldatura convenzionale a caldo mediante cordoncino secondo DVS 2207 parte 3
Attenzione:
•
Il sensore di pH può essere usato anche per dimensioni sopra d180/DN150 e sotto d75/DN65
con il raccordo 721 314 000La lunghezza potrebbe dover essere aggiustata (il sensore deve
venire in contatto con il fluido)
•
Solo per applicazioni senza pressione o a bassa pressione
•
La resistenza in pressione è funzione della qualità della saldataura
•
Consultare il manuale di istruzione
•
Installazione a cura di personale qualificato
•
La lunghezza del sensore dipende dal raccordo utilizzato
•
Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
•
Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735
Campo d'applicazione
DN
d
PN
Codice SP Peso
Tipo sensore
flusso X0, pH XX
flusso X1
flusso X2
D
L
(mm) (mm)
38
68
38 102
38 178
65 - 150
200 - 350
350-600
(mm) (bar)
75 - 180
-
200 - 355
-
400 - 630
-
721 314 000
721 314 001
721 314 002
(kg)
1 0,053
1 0,078
1 0,153
