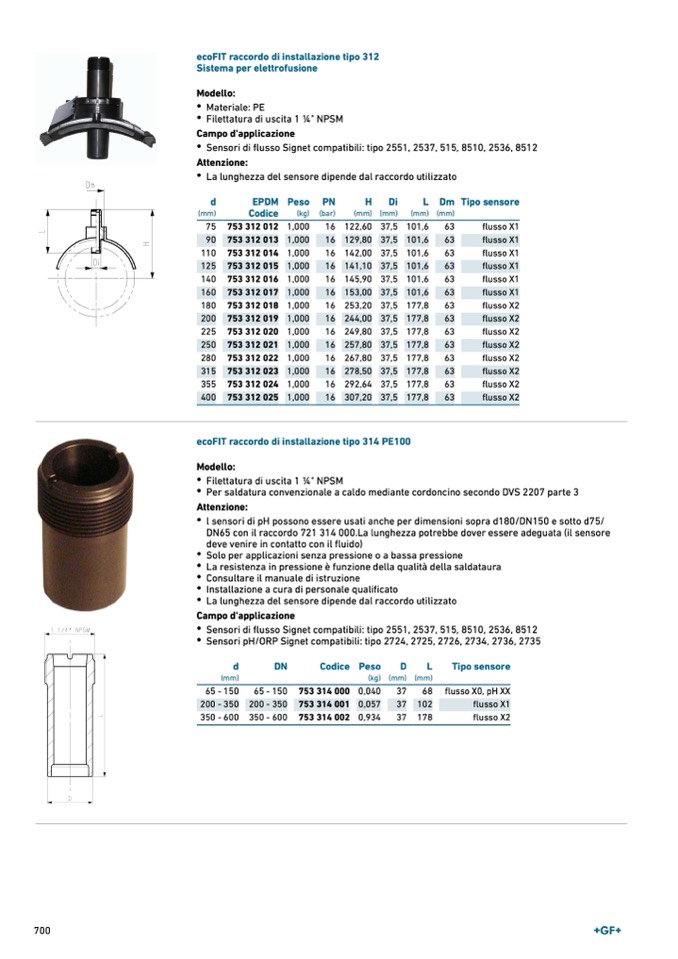

ecoFIT raccordo di installazione tipo 312
Sistema per elettrofusione
•
Materiale: PE
•
Filettatura di uscita 1 1⁄4" NPSM
Campo d'applicazione
•
Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
Attenzione:
•
La lunghezza del sensore dipende dal raccordo utilizzato
Modello:
d
EPDM Peso PN
(mm)
Codice
(kg) (bar)
H
Di
(mm) (mm)
122,60 37,5
129,80 37,5
142,00 37,5
141,10 37,5
145,90 37,5
153,00 37,5
253,20 37,5
244,00 37,5
249,80 37,5
257,80 37,5
267,80 37,5
278,50 37,5
292,64 37,5
307,20 37,5
L Dm
(mm) (mm)
101,6
63
101,6
63
101,6
63
101,6
63
101,6
63
101,6
63
177,8
63
177,8
63
177,8
63
177,8
63
177,8
63
177,8
63
177,8
63
177,8
63
Tipo sensore
flusso X1
flusso X1
flusso X1
flusso X1
flusso X1
flusso X1
flusso X2
flusso X2
flusso X2
flusso X2
flusso X2
flusso X2
flusso X2
flusso X2
75 753 312 012
90 753 312 013
110 753 312 014
125 753 312 015
140 753 312 016
160 753 312 017
180 753 312 018
200 753 312 019
225 753 312 020
250 753 312 021
280 753 312 022
315 753 312 023
355 753 312 024
400 753 312 025
1,000
16
1,000
16
1,000
16
1,000
16
1,000
16
1,000
16
1,000
16
1,000
16
1,000
16
1,000
16
1,000
16
1,000
16
1,000
16
1,000
16
ecoFIT raccordo di installazione tipo 314 PE100
Modello:
•
Filettatura di uscita 1 1⁄4" NPSM
•
Per saldatura convenzionale a caldo mediante cordoncino secondo DVS 2207 parte 3
Attenzione:
•
l sensori di pH possono essere usati anche per dimensioni sopra d180/DN150 e sotto d75/
DN65 con il raccordo 721 314 000.La lunghezza potrebbe dover essere adeguata (il sensore
deve venire in contatto con il fluido)
•
Solo per applicazioni senza pressione o a bassa pressione
•
La resistenza in pressione è funzione della qualità della saldataura
•
Consultare il manuale di istruzione
•
Installazione a cura di personale qualificato
•
La lunghezza del sensore dipende dal raccordo utilizzato
Campo d'applicazione
•
Sensori di flusso Signet compatibili: tipo 2551, 2537, 515, 8510, 2536, 8512
•
Sensori pH/ORP Signet compatibili: tipo 2724, 2725, 2726, 2734, 2736, 2735
d
(mm)
65 - 150
200 - 350
350 - 600
DN
Codice Peso
D
L
Tipo sensore
flusso X0, pH XX
flusso X1
flusso X2
65 - 150
200 - 350
350 - 600
753 314 000
753 314 001
753 314 002
(kg) (mm) (mm)
0,040
37
68
0,057
37 102
0,934
37 178
700
