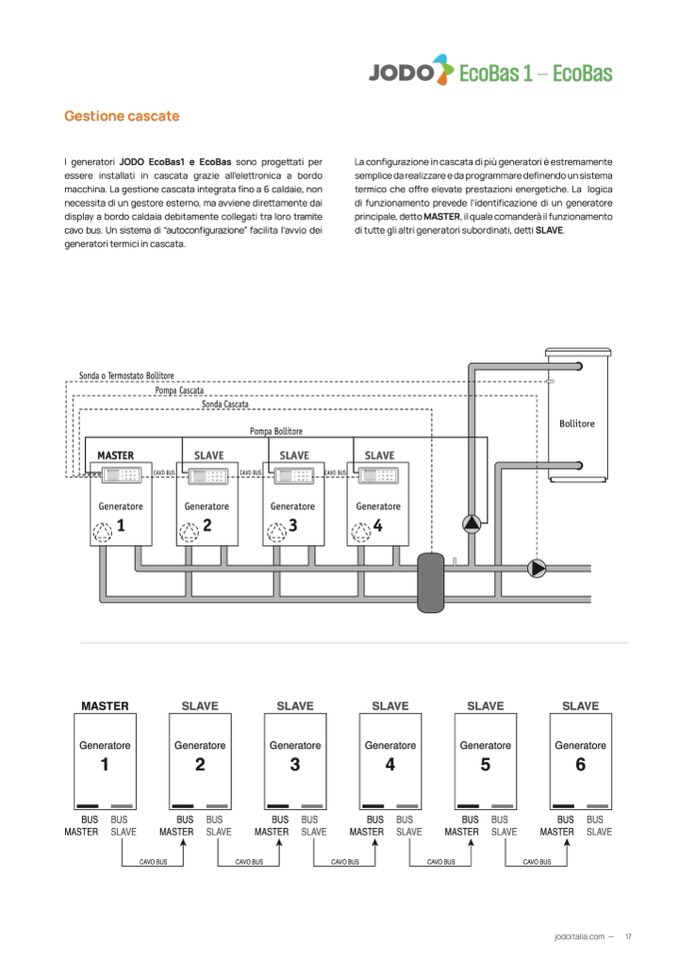

Gestione cascate

I generatori JODO EcoBas1 e EcoBas sono progettati per

essere installati in cascata grazie all’elettronica a bordo

macchina. La gestione cascata integrata fino a 6 caldaie, non

necessita di un gestore esterno, ma avviene direttamente dai

display a bordo caldaia debitamente collegati tra loro tramite

cavo bus. Un sistema di “autoconfigurazione” facilita l’avvio dei

generatori termici in cascata.

La configurazione in cascata di più generatori è estremamente

semplice da realizzare e da programmare definendo un sistema

termico che offre elevate prestazioni energetiche. La logica

di funzionamento prevede l’identificazione di un generatore

principale, detto MASTER, il quale comanderà il funzionamento

di tutte gli altri generatori subordinati, detti SLAVE.

EcoBas 1 - EcoBas

Sonda o Termostato Bollitore

Pompa Cascata

Sonda Cascata

Pompa Bollitore

Bollitore

MASTER

SLAVE

SLAVE

SLAVE

Generatore

4

esc

ok

menu

eco

Generatore

1

CAVO BUS

CAVO BUS

CAVO BUS

Generatore

2

esc

ok

menu

eco

Generatore

3

esc

ok

menu

eco

esc

ok

menu

eco

MASTER

BUS BUS

MASTER SLAVE

SLAVE

BUS BUS

MASTER SLAVE

CAVO BUS

SLAVE

BUS BUS

MASTER SLAVE

CAVO BUS

SLAVE

BUS BUS

MASTER SLAVE

CAVO BUS

SLAVE

BUS BUS

MASTER SLAVE

CAVO BUS

SLAVE

BUS BUS

MASTER SLAVE

CAVO BUS

Generatore

1

Generatore

2

Generatore

3

Generatore

4

Generatore

5

Generatore

6
