Legenda:

1) Caldaia JODO ECOBAS

2) Pompa di calore AIRP-HP VMAX

3) Accumulo inerziale

4) Valvola 3 vie

5) Valvola di non ritorno

6) Scambiatore a piastre guarnizionato

7) Regolazione JODO VISION PRO HO

8) Circolatore caldaia

9) Kit INAIL

10) Filtro obliquo

11) Mandata impianto

12) Ritorno impianto

13) Sonda esterna (accessorio)

30

— jodoitalia.com

Eco Hybrid Easy

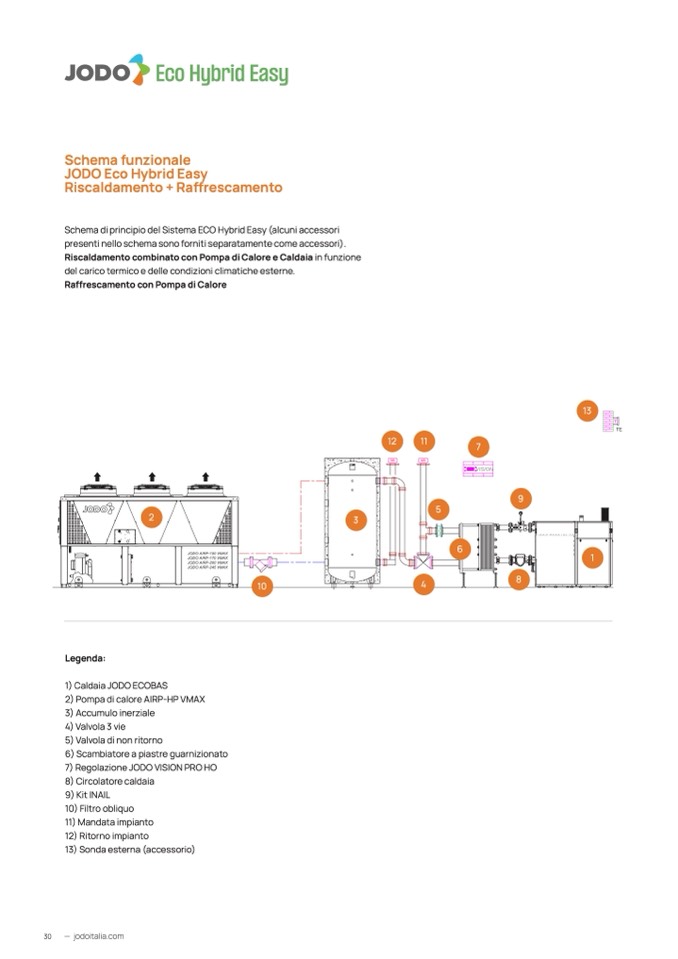

Schema funzionale

JODO Eco Hybrid Easy

Riscaldamento + Raffrescamento

Schema di principio del Sistema ECO Hybrid Easy (alcuni accessori

presenti nello schema sono forniti separatamente come accessori).

Riscaldamento combinato con Pompa di Calore e Caldaia in funzione

del carico termico e delle condizioni climatiche esterne.

Raffrescamento con Pompa di Calore
