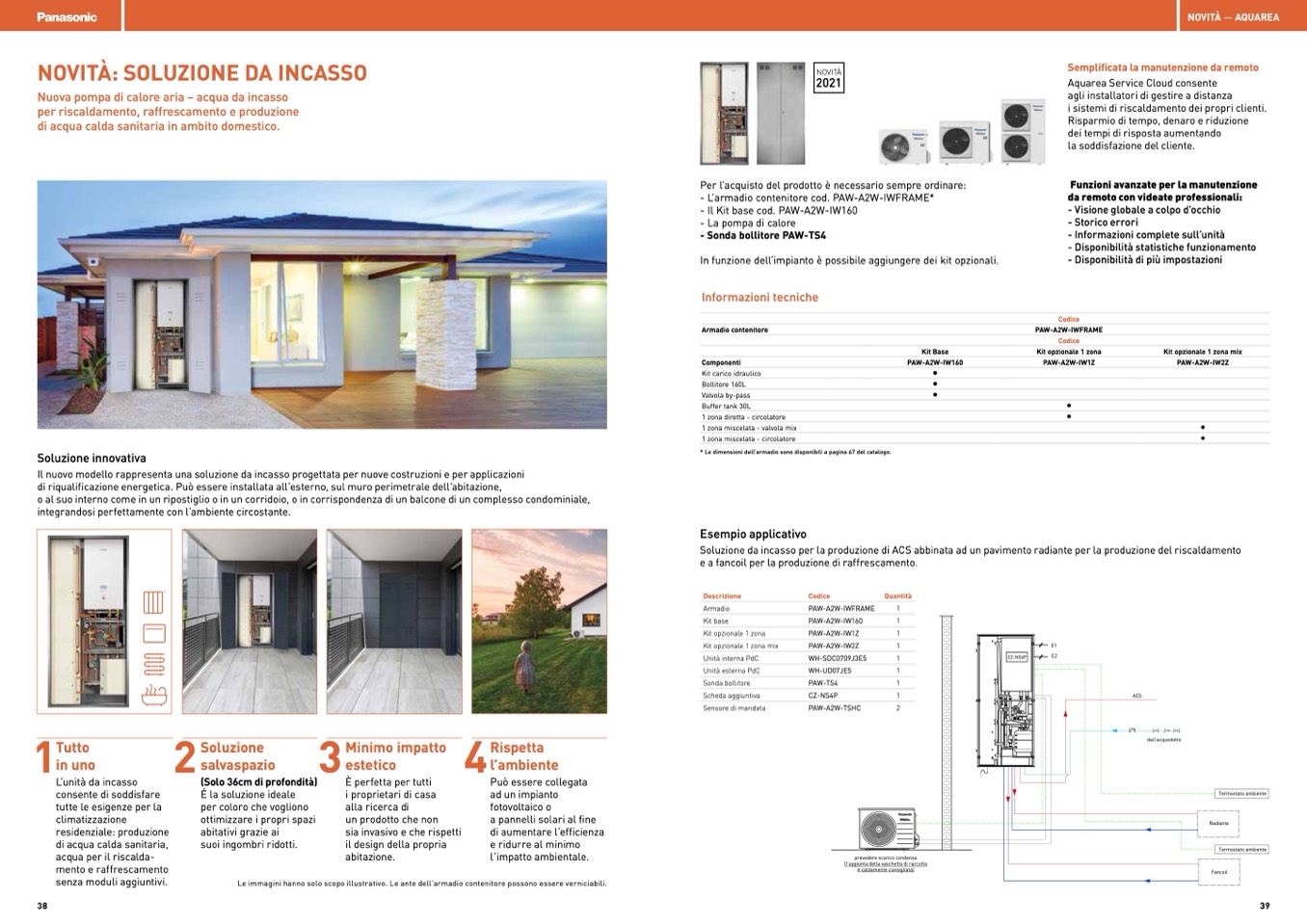

NOVITÀ: SOLUZIONE DA INCASSO

Nuova pompa di calore aria – acqua da incasso

per riscaldamento, raffrescamento e produzione

di acqua calda sanitaria in ambito domestico.

NOVITÀ

Semplificata la manutenzione da remoto

Aquarea Service Cloud consente

agli installatori di gestire a distanza

i sistemi di riscaldamento dei propri clienti

Risparmio di tempo, denaro e riduzione

dei tempi di risposta aumentando

la soddisfazione del cliente

Funzioni avanzate per la manutenzione

da remoto con videate professionali:

- Visione globale a colpo d’occhio

- Storico errori

- Informazioni complete sull’unità

- Disponibilità statistiche funzionamento

- Disponibilità di più impostazioni

Soluzione innovativa

Il nuovo modello rappresenta una soluzione da incasso progettata per nuove costruzioni e per applicazioni

di riqualificazione energetica Può essere installata all’esterno, sul muro perimetrale dell’abitazione,

o al suo interno come in un ripostiglio o in un corridoio, o in corrispondenza di un balcone di un complesso condominiale,

integrandosi perfettamente con l’ambiente circostante

1

Tutto

in uno

L’unità da incasso

consente di soddisfare

tutte le esigenze per la

climatizzazione

residenziale: produzione

di acqua calda sanitaria,

acqua per il riscalda-

mento e raffrescamento

senza moduli aggiuntivi

2

Soluzione

salvaspazio

(Solo 36cm di profondità)

É la soluzione ideale

per coloro che vogliono

ottimizzare i propri spazi

abitativi grazie ai

suoi ingombri ridotti

3

Minimo impatto

estetico

È perfetta per tutti

i proprietari di casa

alla ricerca di

un prodotto che non

sia invasivo e che rispetti

il design della propria

abitazione

4

Rispetta

l’ambiente

Può essere collegata

ad un impianto

fotovoltaico o

a pannelli solari al fine

di aumentare l’efficienza

e ridurre al minimo

l’impatto ambientale

dall'acquedotto

38

39

Le immagini hanno solo scopo illustrativo Le ante dell’armadio contenitore possono essere verniciabili

Informazioni tecniche

Armadio contenitore

Componenti

Kit carico idraulico

Bollitore 160L

Valvola by-pass

Buffer tank 30L

1 zona diretta - circolatore

1 zona miscelata - valvola mix

1 zona miscelata - circolatore

* Le dimensioni dell’armadio sono disponibili a pagina 67 del catalogo.

Esempio applicativo

Kit Base

PAW-A2W-IW160

Codice

PAW-A2W-IWFRAME

Codice

Kit opzionale 1 zona

PAW-A2W-IW1Z

Kit opzionale 1 zona mix

PAW-A2W-IW2Z

2021

Per l’acquisto del prodotto è necessario sempre ordinare:

- L’armadio contenitore cod PAW-A2W-IWFRAME*

- Il Kit base cod PAW-A2W-IW160

- La pompa di calore

- Sonda bollitore PAW-TS4

In funzione dell’impianto è possibile aggiungere dei kit opzionali

Soluzione da incasso per la produzione di ACS abbinata ad un pavimento radiante per la produzione del riscaldamento

e a fancoil per la produzione di raffrescamento

Il modulo

con predi

impianto/A

diretto (ve

un second

grado di g

dettagli co

vaso di es

interno al

contatti te

macchina

convogliar

dettaglio e

l'alimenta

essere po

serve ad

comunica

scheda a

richiesti p

sonda A

Descrizione

Armadio

Kit base

Kit opzionale 1 zona

Kit opzionale 1 zona mix

Unità interna PdC

Unità esterna PdC

Sonda bollitore

Scheda aggiuntiva

Sensore di mandata

Codice

Quantità

PAW-A2W-IWFRAME

1

PAW-A2W-IW160

1

PAW-A2W-IW1Z

1

PAW-A2W-IW2Z

1

WH-SDC0709J3E5

1

WH-UD07JE5

1

PAW-TS4

1

CZ-NS4P

1

PAW-A2W-TSHC

2

E1

CZ-NS4P

E2

H1

RT/RH

D.E.

NOTA: Il presente schema NON ha valore di progetto. Le macchine ed i componenti di impianto DEVONO essere dimensionati da un progettista abilitato

H0s

(Panasonic non si assume alcuna responsabilità per danni diretti o indiretti derivanti da quanto riportato)

prevedere scarico condensa

(l'aggiunta della vaschetta di raccolta

è caldamente consigliata)

Termostato ambiente

Radiante

Termostato ambiente

Fancoil

ACS

E1

E2

E3

E4

E5
