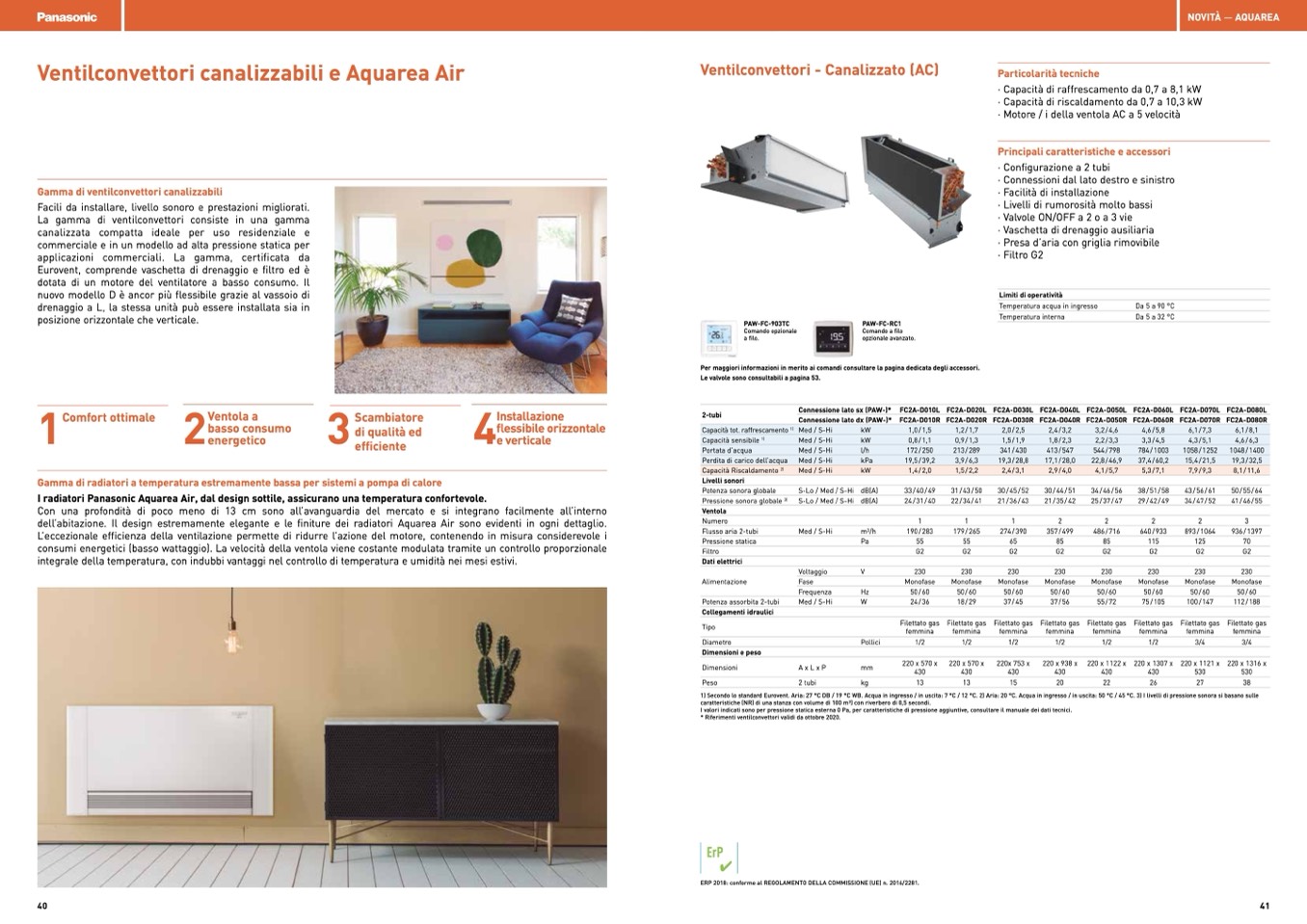

NOVITÀ — AQUAREA

Ventilconvettori canalizzabili e Aquarea Air

Ventilconvettori - Canalizzato (AC)

Particolarità tecniche

· Capacità di raffrescamento da 0,7 a 8,1 kW

· Capacità di riscaldamento da 0,7 a 10,3 kW

· Motore / i della ventola AC a 5 velocità

Gamma di ventilconvettori canalizzabili

Facili da installare, livello sonoro e prestazioni migliorati

La gamma di ventilconvettori consiste in una gamma

canalizzata compatta ideale per uso residenziale e

commerciale e in un modello ad alta pressione statica per

applicazioni commerciali La gamma, certificata da

Eurovent, comprende vaschetta di drenaggio e filtro ed è

dotata di un motore del ventilatore a basso consumo Il

nuovo modello D

è ancor più flessibile grazie al vassoio di

drenaggio a L, la stessa unità pu

ò essere installata sia in

posizione orizzontale che verticale

Comfort ottimale

1

2

Principali caratteristiche e accessori

· Configurazione a 2 tubi

· Connessioni dal lato destro e sinistro

· Facilità di installazione

· Livelli di rumorosità molto bassi

· Valvole ON/OFF a 2 o a 3 vie

· Vaschetta di drenaggio ausiliaria

· Presa d’aria con griglia rimovibile

· Filtro G2

Limiti di operatività

Temperatura acqua in ingresso

Da 5 a 90 °C

Da 5 a 32 °C

FC2A-D060L

FC2A-D060R

38/51/58

29/42/49

PAW-FC-903TC

Comando opzionale

a filo.

PAW-FC-RC1

Comando a filo

opzionale avanzato.

Temperatura interna

Ventola a

basso consumo

energetico

di qualità ed

flessibile orizzontale

3

4

Connessione lato sx (PAW-)*

Connessione lato dx (PAW-)*

FC2A-D010L

FC2A-D010R

33/40/49

24/31/40

FC2A-D020L

FC2A-D020R

31/43/50

22/34/41

FC2A-D030L

FC2A-D030R

30/45/52

21/36/43

FC2A-D040L

FC2A-D040R

30/44/51

21/35/42

FC2A-D050L

FC2A-D050R

34/46/56

25/37/47

FC2A-D070L

FC2A-D070R

43/56/61

34/47/52

FC2A-D080L

FC2A-D080R

50/55/64

41/46/55

Scambiatore

Installazione

2-tubi

Livelli sonori

Potenza sonora globale

Pressione sonora globale

Ventola

Per maggiori informazioni in merito ai comandi consultare la pagina dedicata degli accessori.

Le valvole sono consultabili a pagina 53.

Capacità tot raffrescamento

1)

Med / S-Hi

kW

1,0 / 1,5

1,2 / 1,7

2,0 / 2,5

2,4 / 3,2

3,2 / 4,6

4,6 / 5,8

6,1 / 7,3

6,1 / 8,1

Capacità sensibile

1)

Med / S-Hi

kW

0,8 / 1,1

0,9 / 1,3

1,5 / 1,9

1,8 / 2,3

2,2 / 3,3

3,3 / 4,5

4,3 / 5,1

4,6 / 6,3

Portata d’acqua

Med / S-Hi

l/h

172 / 250

213 / 289

341 / 430

413 / 547

544 / 798

784 / 1003

1058 / 1252

1048 / 1400

Perdita di carico dell’acqua

Med / S-Hi

kPa

19,5 / 39,2

3,9 / 6,3

19,3 / 28,8

17,1 / 28,0

22,8 / 46,9

37,4 / 60,2

15,4 / 21,5

19,3 / 32,5

Capacità Riscaldamento

2)

Med / S-Hi

kW

1,4 / 2,0

1,5 / 2,2

2,4 / 3,1

2,9 / 4,0

4,1 / 5,7

5,3 / 7,1

7,9 / 9,3

8,1 / 11,6

efficiente

Gamma di radiatori a temperatura estremamente bassa per sistemi a pompa di calore

e verticale

I radiatori Panasonic Aquarea Air, dal design sottile, assicurano una temperatura confortevole.

Con una profondit

à di poco meno di 13 cm sono all’avanguardia del mercato e si integrano facilmente all’interno

dell’abitazione Il design estremamente elegante e le finiture dei radiatori Aquarea Air sono evidenti in ogni dettaglio

L’eccezionale efficienza della ventilazione permette di ridurre l’azione del motore, contenendo in misura considerevole i

consumi energetici (basso wattaggio) La velocit

à della ventola viene costante modulata tramite un controllo proporzionale

integrale della temperatura, con indubbi vantaggi nel controllo di temperatura e umidità nei mesi estivi

3)

S-Lo / Med / S-Hi

S-Lo / Med / S-Hi

dB(A)

dB(A)

Numero

1

1

1

2

2

2

2

3

Flusso aria 2-tubi

Pressione statica

Filtro

Dati elettrici

Alimentazione

Potenza assorbita 2-tubi

Collegamenti idraulici

Tipo

Diametro

Dimensioni e peso

Dimensioni

Peso

Med / S-Hi

Voltaggio

Fase

Frequenza

Med / S-Hi

m3/h

190/283

179/265

274/390

357/499

486/716

640/933

893/1064

936/1397

Pa

55

55

65

85

85

115

125

70

G2

G2

G2

G2

G2

G2

G2

G2

V

230

Monofase

Hz

50/60

W

24/36

Filettato gas

femmina

Pollici

1/2

230

Monofase

50/60

18/29

Filettato gas

femmina

1/2

220 x 570 x

430

230

Monofase

50/60

37/45

Filettato gas

femmina

1/2

220x 753 x

430

230

Monofase

50/60

37/56

Filettato gas

femmina

1/2

220 x 938 x

430

230

Monofase

50/60

55/72

Filettato gas

femmina

1/2

220 x 1122 x

430

230

Monofase

50/60

75/105

Filettato gas

femmina

1/2

220 x 1307 x

430

230

Monofase

50/60

100/147

Filettato gas

femmina

3/4

220 x 1121 x

530

230

Monofase

50/60

112/188

Filettato gas

femmina

3/4

220 x 1316 x

530

A x L x P

mm

220 x 570 x

430

2tubi

kg

13

13

15

20

22

26

27

38

1) Secondo lo standard Eurovent. Aria: 27 °C DB / 19 °C WB. Acqua in ingresso / in uscita: 7 °C / 12 °C. 2) Aria: 20 °C. Acqua in ingresso / in uscita: 50 °C / 45 °C. 3) I livelli di pressione sonora si basano sulle

caratteristiche (NR) di una stanza con volume di 100 m3) con riverbero di 0,5 secondi.

I valori indicati sono per pressione statica esterna 0 Pa, per caratteristiche di pressione aggiuntive, consultare il manuale dei dati tecnici.

* Riferimenti ventilconvettori validi da ottobre 2020.

ErP

✔

40

41

ERP 2018: conforme al REGOLAMENTO DELLA COMMISSIONE (UE) n. 2016/2281.
