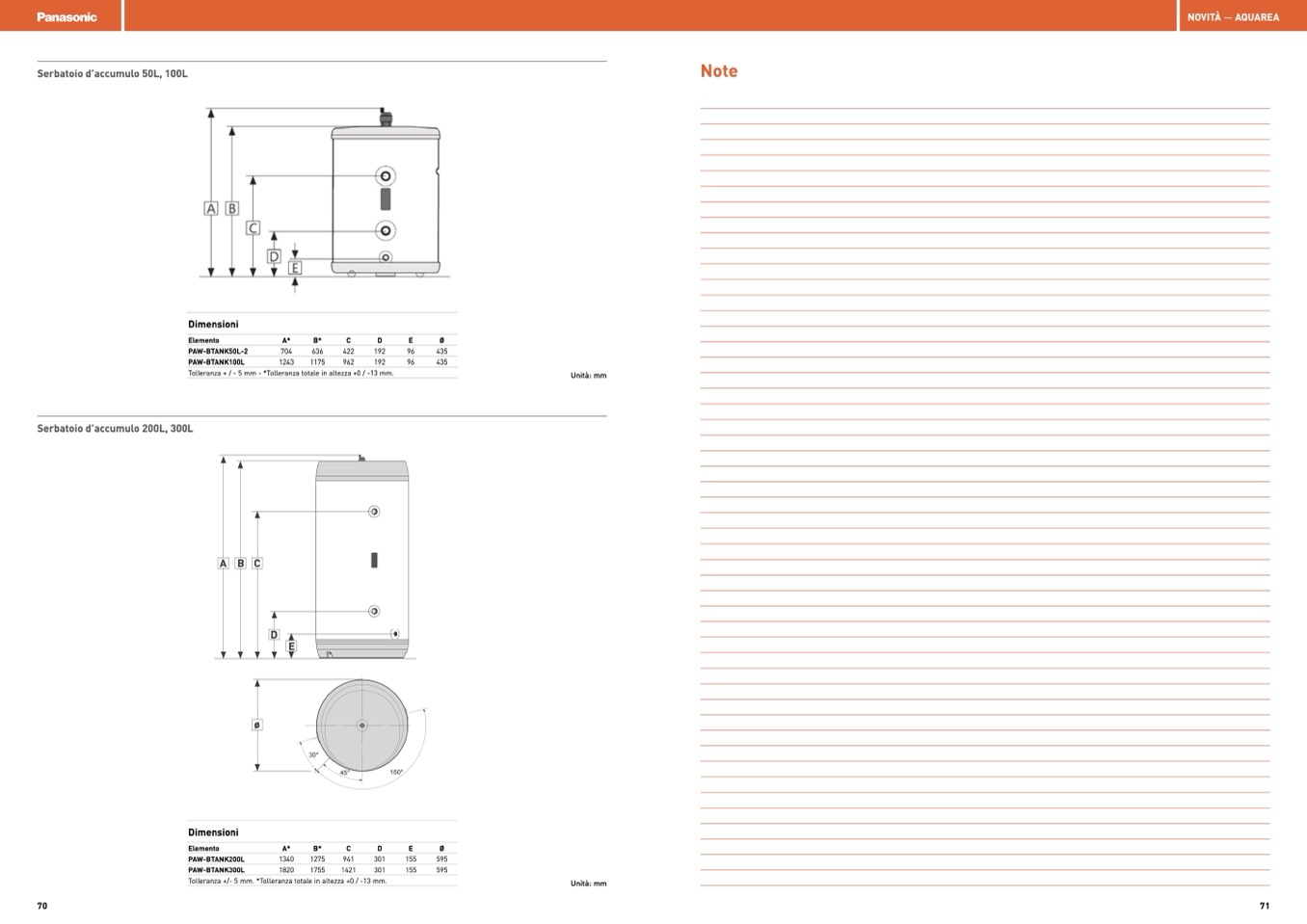

Serbatoio d’accumulo 50L, 100L

Note

Serbatoio d’accumulo 200L, 300L

70

71

Dimensioni

Elemento

PAW-BTANK50L-2

PAW-BTANK100L

Tolleranza + / - 5 mm - *Tolleranza totale in altezza +0 / -13 mm

Dimensioni

A

BC

D

E

ø

A*

B*

C

D

E

Ø

704

636

422

192

96

435

1243

1175

962

192

96

435

Elemento

PAW-BTANK200L

PAW-BTANK300L

Tolleranza +/- 5 mm *Tolleranza totale in altezza +0 / -13 mm

B

30°

45°

150°

A*

B*

C

D

E

Ø

1340

1275

941

301

1820

1755

1421

301

155

155

595

595

Unità: mm

Unità: mm
