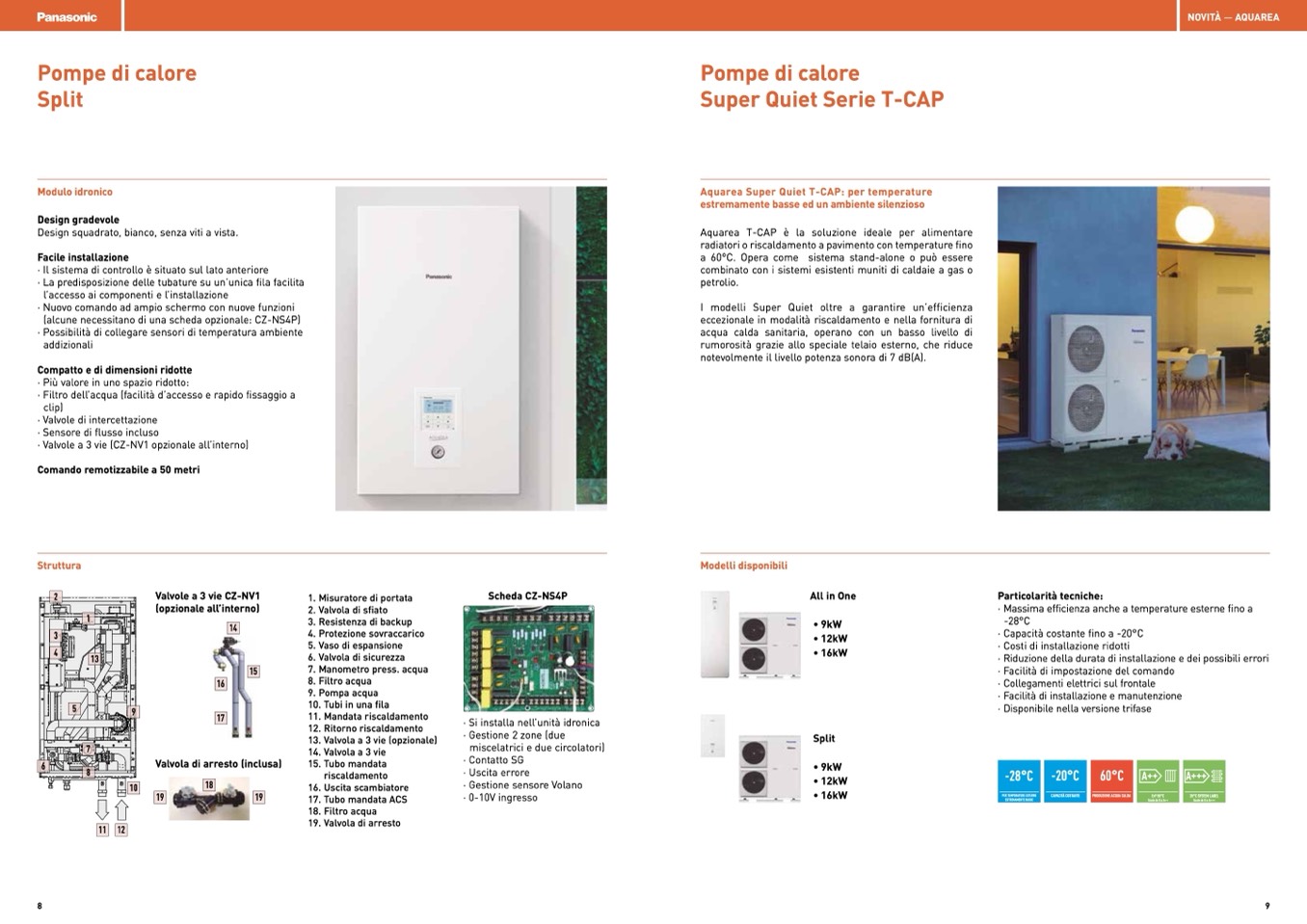

Pompe di calore

Split

Modulo idronico

Design gradevole

Design squadrato, bianco, senza viti a vista

Facile installazione

· Il sistema di controllo è situato sul lato anteriore

· La predisposizione delle tubature su un’unica fila facilita

l’accesso ai componenti e l’installazione

· Nuovo comando ad ampio schermo con nuove funzioni

(alcune necessitano di una scheda opzionale: CZ-NS4P)

· Possibilità di collegare sensori di temperatura ambiente

addizionali

Compatto e di dimensioni ridotte

· Più valore in uno spazio ridotto:

· Filtro dell’acqua (facilità d’accesso e rapido fissaggio a

clip)

· Valvole di intercettazione

· Sensore di flusso incluso

· Valvole a 3 vie (CZ-NV1 opzionale all’interno)

Comando remotizzabile a 50 metri

Pompe di calore

Super Quiet Serie T-CAP

Aquarea Super Quiet T-CAP: per temperature

estremamente basse ed un ambiente silenzioso

Aquarea T-CAP è la soluzione ideale per alimentare

radiatori o riscaldamento a pavimento con temperature fino

a 60°C Opera come sistema stand-alone o può essere

combinato con i sistemi esistenti muniti di caldaie a gas o

petrolio

I modelli Super Quiet oltre a garantire un’efficienza

eccezionale in modalità riscaldamento e nella fornitura di

acqua calda sanitaria, operano con un basso livello di

rumorosità grazie allo speciale telaio esterno, che riduce

notevolmente il livello potenza sonora di 7 dB(A)

Struttura

Modelli disponibili

6

-28°C

PER TEMPERATURE ESTERNE

ESTREMAMENTE BASSE

-20°C

CAPACITÀ COSTANTE

60°C

PRODUZIONE ACQUA CALDA

A++

ErP 55°C

Scala da G a A++

A+++

35°C SYSTEM LABEL

Scala da G a A+++

2

3

4

1

5

9

7

8

Valvole a 3 vie CZ-NV1

(opzionale all’interno)

14

15

16

17

Valvola di arresto (inclusa)

1. Misuratore di portata

2. Valvola di sfiato

3. Resistenza di backup

4. Protezione sovraccarico

5. Vaso di espansione

6. Valvola di sicurezza

7. Manometro press. acqua

8. Filtro acqua

9. Pompa acqua

10. Tubi in una fila

11. Mandata riscaldamento

12. Ritorno riscaldamento

13. Valvola a 3 vie (opzionale)

14. Valvola a 3 vie

15. Tubo mandata

riscaldamento

16. Uscita scambiatore

17. Tubo mandata ACS

18. Filtro acqua

19. Valvola di arresto

Scheda CZ-NS4P

· Si installa nell’unità idronica

· Gestione 2 zone (due

miscelatrici e due circolatori)

· Contatto SG

· Uscita errore

· Gestione sensore Volano

· 0-10V ingresso

All in One

• 9kW

• 12kW

• 16kW

Split

• 9kW

• 12kW

• 16kW

Particolarità tecniche:

· Massima efficienza anche a temperature esterne fino a

-28°C

· Capacità costante fino a -20°C

· Costi di installazione ridotti

· Riduzione della durata di installazione e dei possibili errori

· Facilità di impostazione del comando

· Collegamenti elettrici sul frontale

· Facilità di installazione e manutenzione

· Disponibile nella versione trifase

13

11 12

10

19

18

19

8

9

NOVITÀ — AQUAREA
