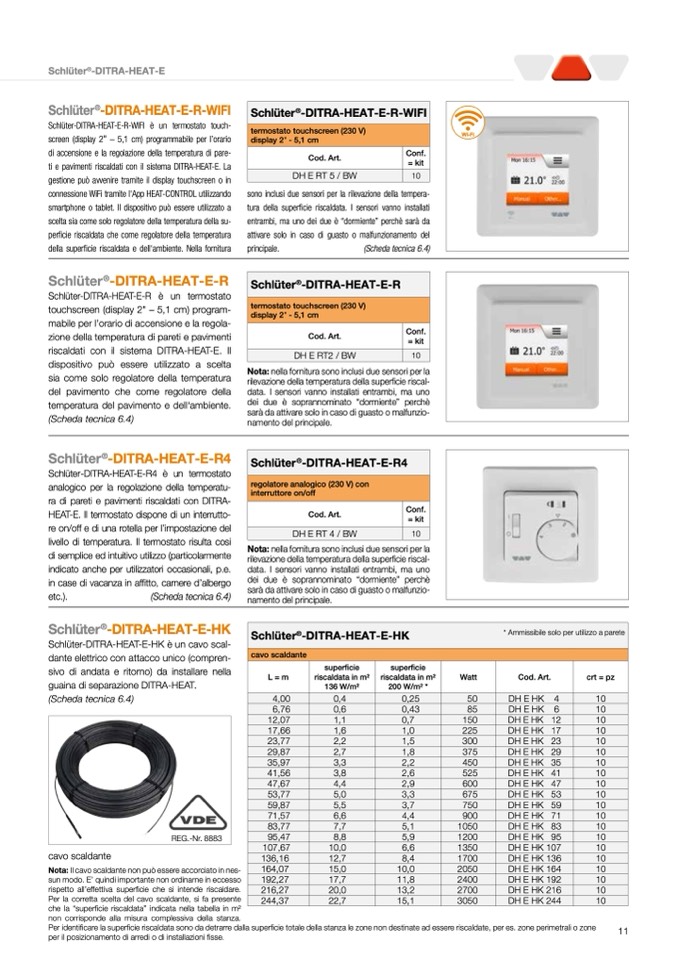

Schlüter
®
-DITRA-HEAT-E
Wi-Fi
Schlüter
®
-DITRA-HEAT-E-R-WIFI
termostato touchscreen (230 V)
display 2" - 5,1 cm
Cod. Art.
Conf.
= kit
DH E RT 5 / BW
10
Schlüter
®
-DITRA-HEAT-E-R-WIFI
Schlüter-DITRA-HEAT-E-R-WIFI è un termostato touch-
screen (display 2" – 5,1 cm) programmabile per l’orario
di accensione e la regolazione della temperatura di pare-
ti e pavimenti riscaldati con il sistema DITRA-HEAT-E. La
gestione può avvenire tramite il display touchscreen o in
connessione WiFi tramite l‘App HEAT-CONTROL utilizzando
smartphone o tablet. Il dispositivo può essere utilizzato a
scelta sia come solo regolatore della temperatura della su-
perficie riscaldata che come regolatore della temperatura
della superficie riscaldata e dell‘ambiente. Nella fornitura
Schlüter
®
-DITRA-HEAT-E-R
Schlüter-DITRA-HEAT-E-R è un termostato
touchscreen (display 2" – 5,1 cm) program-
mabile per l’orario di accensione e la regola-
zione della temperatura di pareti e pavimenti
riscaldati con il sistema DITRA-HEAT-E. Il
dispositivo può essere utilizzato a scelta
sia come solo regolatore della temperatura
del pavimento che come regolatore della
temperatura del pavimento e dell‘ambiente.
(Scheda tecnica 6.4)
Schlüter
®
-DITRA-HEAT-E-R4
Schlüter-DITRA-HEAT-E-R4 è un termostato
analogico per la regolazione della temperatu-
ra di pareti e pavimenti riscaldati con DITRA-
HEAT-E. Il termostato dispone di un interrutto-
re on/off e di una rotella per l’impostazione del
livello di temperatura. Il termostato risulta cosi
di semplice ed intuitivo utilizzo (particolarmente
indicato anche per utilizzatori occasionali, p.e.
in case di vacanza in affitto, camere d’albergo
etc.).
(Scheda tecnica 6.4)
Schlüter
®
-DITRA-HEAT-E-HK
Schlüter-DITRA-HEAT-E-HK è un cavo scal-
dante elettrico con attacco unico (compren-
sivo di andata e ritorno) da installare nella
guaina di separazione DITRA-HEAT.
(Scheda tecnica 6.4)
cavo scaldante
sono inclusi due sensori per la rilevazione della tempera-
tura della superficie riscaldata. I sensori vanno installati
entrambi, ma uno dei due è “dormiente” perchè sarà da
attivare solo in caso di guasto o malfunzionamento del
principale.
(Scheda tecnica 6.4)
Schlüter
®
-DITRA-HEAT-E-R
termostato touchscreen (230 V)
display 2" - 5,1 cm
Cod. Art.
Conf.
= kit
DH E RT2 / BW
10
Nota: nella fornitura sono inclusi due sensori per la
rilevazione della temperatura della superficie riscal-
data. I sensori vanno installati entrambi, ma uno
dei due è soprannominato “dormiente” perchè
sarà da attivare solo in caso di guasto o malfunzio-
namento del principale.
Nota: nella fornitura sono inclusi due sensori per la
rilevazione della temperatura della superficie riscal-
data. I sensori vanno installati entrambi, ma uno
dei due è soprannominato “dormiente” perchè
sarà da attivare solo in caso di guasto o malfunzio-
namento del principale.
Schlüter
®
-DITRA-HEAT-E-R4
regolatore analogico (230 V) con
interruttore on/off
Cod. Art.
Conf.
= kit
DH E RT 4 / BW
10
Schlüter
®
-DITRA-HEAT-E-HK
* Ammissibile solo per utilizzo a parete
cavo scaldante
superficie
L = m
riscaldata in m2
136 W/m2
superficie
riscaldata in m2
Watt
Cod. Art.
crt = pz
200 W/m2 *
4,00
0,4
0,25
50
DH E HK 4
10
6,76
0,6
0,43
85
DH E HK 6
10
12,07
1,1
0,7
150
DH E HK 12
10
17,66
1,6
1,0
225
DH E HK 17
10
23,77
2,2
1,5
300
DH E HK 23
10
29,87
2,7
1,8
375
DH E HK 29
10
35,97
3,3
2,2
450
DH E HK 35
10
41,56
3,8
2,6
525
DH E HK 41
10
47,67
4,4
2,9
600
DH E HK 47
10
53,77
5,0
3,3
675
DH E HK 53
10
59,87
5,5
3,7
750
DH E HK 59
10
71,57
6,6
4,4
900
DH E HK 71
10
83,77
7,7
5,1
1050
DH E HK 83
10
95,47
8,8
5,9
1200
DH E HK 95
10
107,67
10,0
6,6
1350
DH E HK 107
10
136,16
12,7
8,4
1700
DH E HK 136
10
164,07
15,0
10,0
2050
DH E HK 164
10
192,27
17,7
11,8
2400
DH E HK 192
10
216,27
20,0
13,2
2700
DH E HK 216
10
244,37
22,7
15,1
3050
DH E HK 244
10
REG.-Nr. 8883
Nota: Il cavo scaldante non può essere accorciato in nes-
sun modo. E’ quindi importante non ordinarne in eccesso
rispetto all’effettiva superficie che si intende riscaldare.
Per la corretta scelta del cavo scaldante, si fa presente
che la “superficie riscaldata” indicata nella tabella in m2
non corrisponde alla misura complessiva della stanza.
Per identificare la superficie riscaldata sono da detrarre dalla superficie totale della stanza le zone non destinate ad essere riscaldate, per es. zone perimetrali o zone
per il posizionamento di arredi o di installazioni fisse.
